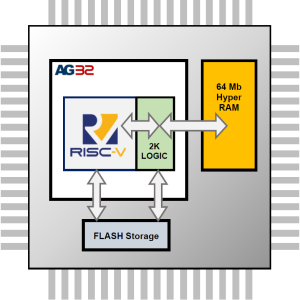

AG32VH系列MCU，是AGM AG32产品系列中，嵌入大容量PSRAM（HyperRAM）作为应用缓存的产品系列。在AG32处理器内核的基础上，利用片上FPGA的部分逻辑资源，实现HyperBus接口，连接并使用64 Mbit PSRAM。器件示意图如下：
关于AG32 MCU，请参考MCU datasheet等相关资料。

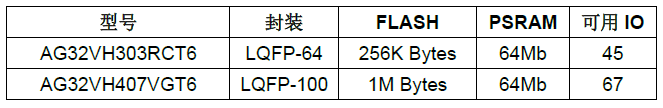

⚫订货型号
⚫HyperRAM信息
嵌入PSRAM为Winbond 64 Mb HyperRAM，型号：W956A8。具有以下特性：
⚫接口：HyperBus
⚫供电：2.7v ~ 3.6V
⚫最大时钟频率：200 MHz
⚫双倍数据速率（DDR）最大：400 MT/s
⚫8位数据总线
⚫运行温度：-40 ~ 85 ℃
⚫关于HyperBus
HyperBus接口是一种高性能、低引脚数的DDR（双倍数据速率）接口，旨在为主机控制器和外设（如闪存、SRAM等）之间提供高效的数据传输。该接口采用12个信号引脚，包括一个差分时钟对（或单端）、一个读写数据选通（RWDS）信号、一个片选（CS#）信号以及8个双向数据（DQ）信号。

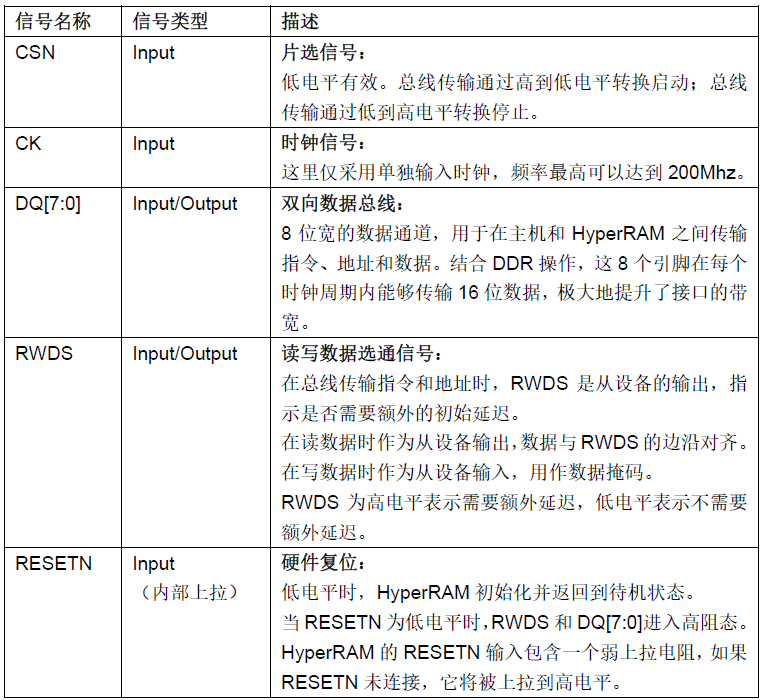

AG32 MCU通过自定义HyperBus接口连接到W956A8上，连接信号列表如下：
具体HyperRAM及HyperBus信息，请参考Winbond W956A8 datasheet等资料。
⚫AG32与HyperRAM的连接

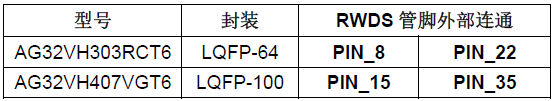

AG32VH系列器件，AG32 MCU的IO在器件内部连接以上HyperRAM接口。其中RWDS接口要从外部2个管脚连通（通过PCB布线连接）。具体管脚请参考后面Pin-out部分。
另外，电源管脚VDD33要单独用磁珠与PCB上其它电源做隔离，以确保高频设计的稳定性。
⚫软件设计

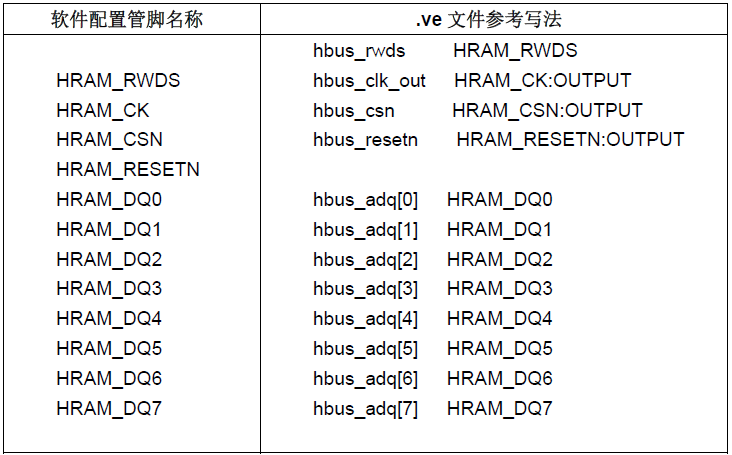

在AG32VH的软件设计中，管脚配置文件.ve要按照HyperRAM接口定义好的名称进行分配，参考下表：

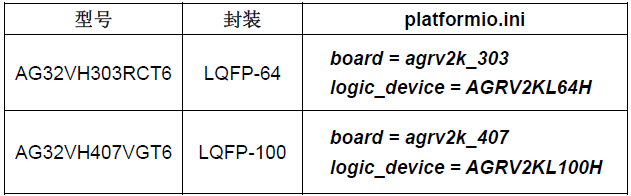

软件中的platformio.ini文件，要按如下设置：
⚫参考设计：
在AG32 SDK中，集成了关于AG32VH系列的参考设计，在Example目录中。
⚫文件
ahb2hbus.v：将AHB总线转换为HyperBus总线。
hram_ip.v：将ahb2hbus模块与MCU内核集成。
hram.ve：时钟定义和引脚分配。
hram.sdc：时序约束文件，对实现最高Fmax至关重要。
⚫必须通过锁相环（PLL）为HyperRAM提供2路时钟：
- HyperBus时钟：频率必须等于或高于MCU系统时钟，最大频率为200MHz。
- 移相90度的HyperBus时钟。
⚫支持2种访问方式：
- 直接读写：使用更便捷，但数据速率仅为20-30MB/s。
- 使用DMA（直接内存访问）：便捷性较低，但数据速率可达200MB/s以上。该DMA功能包含在参考设计中，并非MCU内核中的系统DMA控制器。
⚫2K FPGA逻辑资源占用600多LEs；双向2个FIFO缓存，
占用2个M9K RAM；同时和MCU共用1个PLL。
在此基础上，我们还提供了RGB显示屏驱动的参考设计，支持RGB888/RGB565接口，并集成了LVGL嵌入式图像库demo。

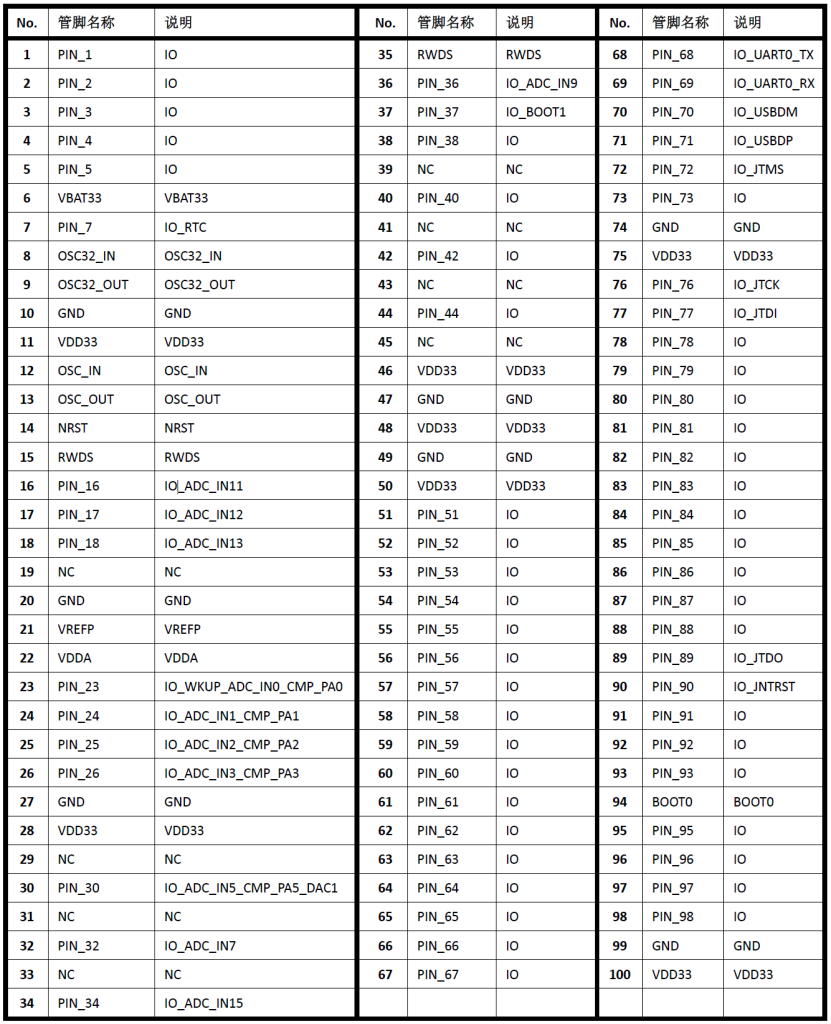

⚫AG32VH303RCT6 Pin-Out
⚫AG32VH407VGT6 Pin-Out
⚫AG32VH系列封装图

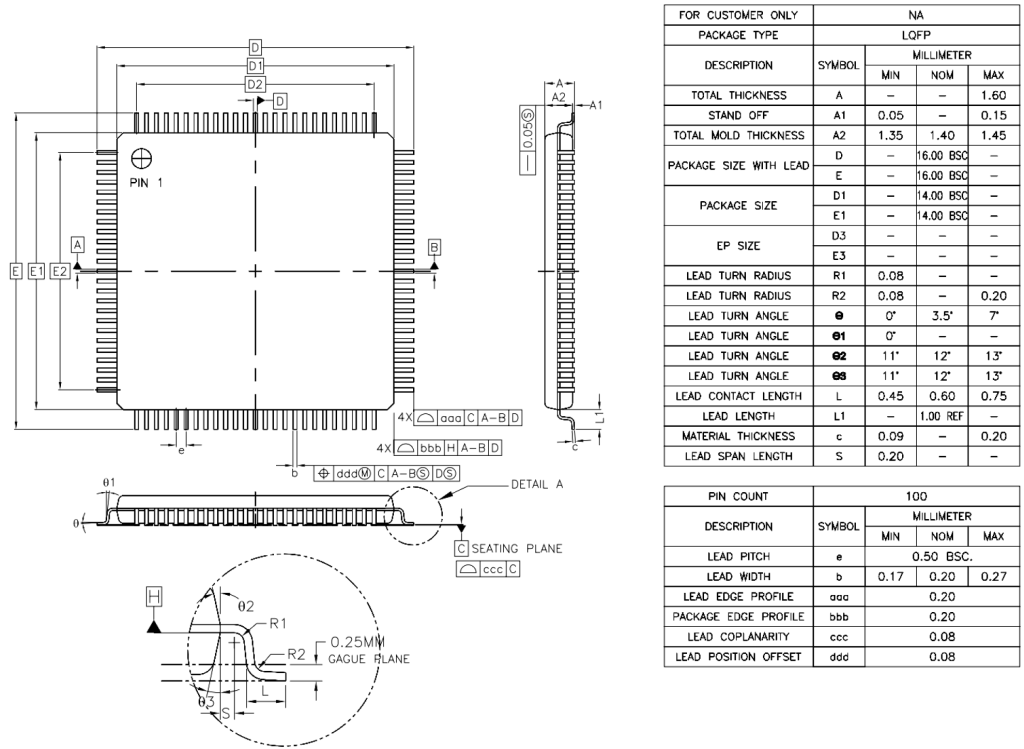

AG32VH407VGT6：LQFP-100封装

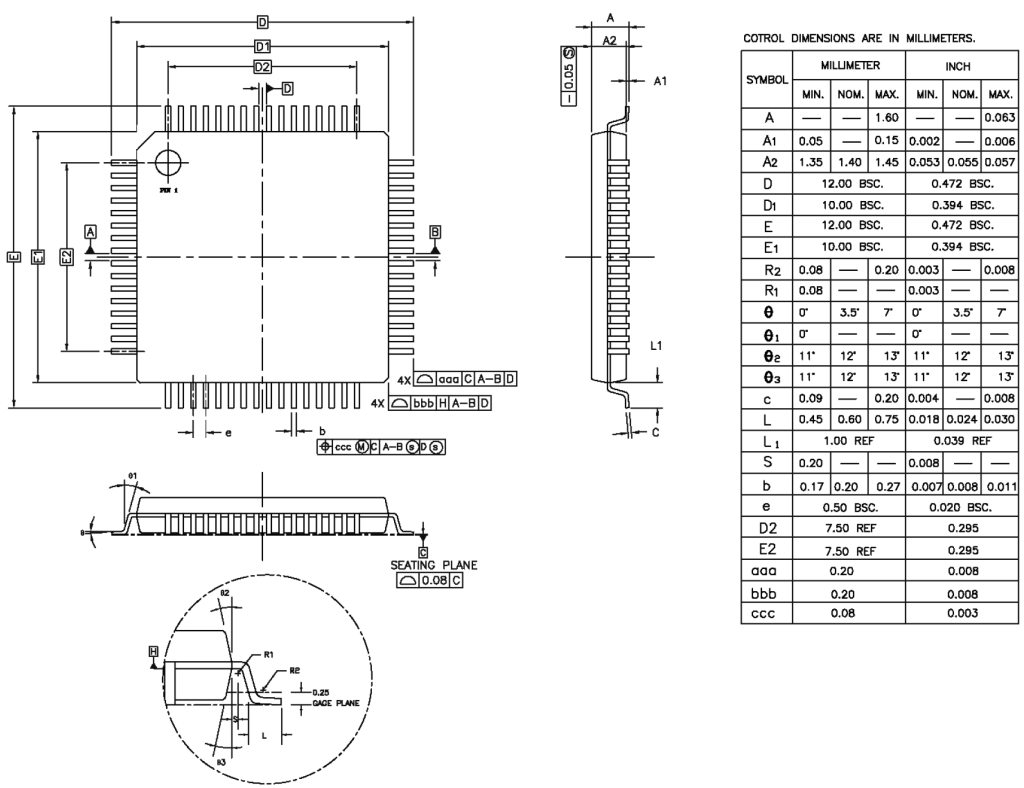

AG32VH303RCT6：LQFP-64封装
