基于AGM MCU+CPLD异构架构的流量计设计

基于AGM AG32系列“RISC-V MCU+内置CPLD”的原生异构架构，实现流量计设计可充分发挥CPLD硬件并行处理的实时性优势，同时依托MCU完成复杂算法与业务逻辑，整体方案相比传统外挂独立CPLD的设计，BOM成本可降低30%以上，PCB布局也更精简紧凑。

🔧 核心硬件架构选型

选用AG32VF407作为主控芯片，它集成248MHz RISC-V内核、1MB Flash、128KB SRAM，内置2K LUT CPLD逻辑单元，支持3路12位最高3M SPS ADC，完全满足流量计的采集与运算需求。

• 无需额外外挂CPLD芯片，单芯片完成所有核心功能，减少外围器件数量
• MCU与CPLD通过内部AHB/APB总线直连，数据交互延迟远低于外部引脚通信
• 所有GPIO支持灵活映射，可根据PCB布局自定义外设引脚位置，规避布线冲突

⚡ CPLD端核心采集逻辑设计

CPLD负责所有对实时性要求极高的底层信号处理，完全硬件并行执行，不受MCU软件调度影响，纳秒级响应无延迟。

1. ‌高速脉冲计数模块‌
   针对涡街、涡轮等脉冲输出型流量计，用Verilog编写100MHz硬件计数器，对传感器输出的脉冲信号进行边沿检测与计数，替代传统MCU定时器输入捕获方案，避免软件中断延迟导致的脉冲丢失。
2. ‌信号预处理硬件逻辑‌
   在CPLD内部完成输入信号的硬件消抖、毛刺过滤，自动滤除工业现场电磁干扰产生的异常窄脉冲，无需MCU循环扫描处理，大幅减少CPU中断开销。
3. ‌超声时差高精度计时‌
   针对超声波流量计，CPLD实现双向超声脉冲的发射触发、传播时间高精度计数，计时精度可达10ns级，顺逆流时差测量误差控制在微秒级，这是纯MCU软件方案难以实现的。
4. ‌数据桥接与缓存‌
   CPLD内部搭建寄存器组，将采集到的脉冲计数值、时差数据通过AHB总线直接映射到MCU内存空间，配合DMA实现数据自动搬运，完全不占用MCU内核资源。

📊 MCU端核心算法实现

MCU专注于复杂流量运算、补偿算法与业务逻辑处理，依托248MHz主频与浮点运算单元，高效完成各类计量计算。

1. ‌基础流量换算算法‌
   基于采集到的脉冲频率，通过流量计仪器系数K值完成瞬时流量换算：瞬时流量 = 脉冲频率 / K，同时对脉冲数进行时间积分得到累计流量，代码实现可直接参考成熟的流量积算逻辑。
2. ‌全工况温压补偿算法‌
   针对气体、蒸汽等可压缩流体，调用内置ADC采集实时温度、压力信号，基于IAPWS-IF97工业标准公式自动计算流体密度，补偿工况变化带来的体积流量测量偏差，将标况体积流量、质量流量换算精度提升一个量级。
3. ‌数字滤波与异常纠错算法‌
   对CPLD上传的原始数据执行中位值平均滤波、滑动窗口滤波，剔除紊流、强干扰环境下的异常测量值；针对超声流量计增加回波有效性判别逻辑，自动丢弃时差异常的无效采样点，避免计量跳变。
4. ‌标准协议与输出处理‌
   实现Modbus RTU标准通信协议，将瞬时流量、累计流量、工况参数等数据映射到对应寄存器地址，支持4~20mA标准电流输出、脉冲输出，兼容工业现场主流的上位机对接规范。

🛠️ 联合开发与调试流程

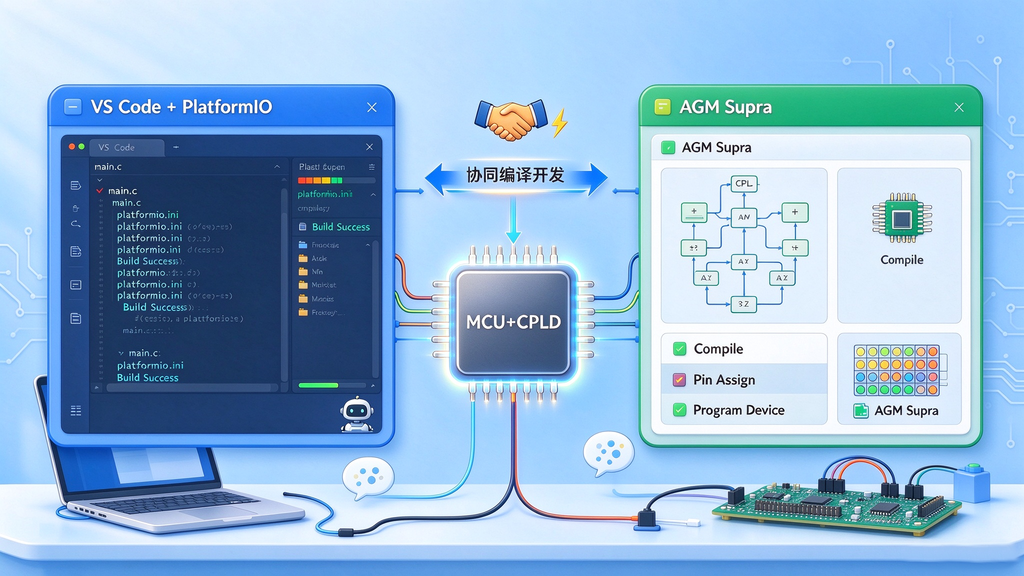

AGM提供了完整的工具链支持，MCU与CPLD部分独立开发、联合调试，开发门槛远低于传统独立双芯片方案。

1. 基于VS Code + PlatformIO搭建MCU开发环境，完成流量算法、外设驱动的代码编写
2. 基于Quartus + AGM Supra工具链开发CPLD逻辑，完成功能仿真与时序验证
3. 通过VE配置文件自定义MCU与CPLD之间的信号映射、GPIO引脚分配，无需修改硬件即可调整信号流向
4. 分别编译生成MCU固件bin文件与CPLD逻辑bin文件，通过AGM下载器将两个固件分别烧录到Flash的头部与尾部，上电后自动协同运行
