AGM的AG32系列“MCU+CPLD”异构架构，能充分发挥两者优势，在傅里叶变换（FFT）相关的边缘信号处理场景中实现高效落地。
🛠️ 核心架构适配FFT的独特优势
AG32芯片是单芯片集成248MHz RISC-V MCU与2K LUT CPLD的异构SoC，原生通过AHB总线耦合，完全规避了传统外挂CPLD方案的总线抢占问题，非常适配FFT这类对数据吞吐和实时性有要求的计算场景。
- 并行数据采集：CPLD直接对接高速ADC，并行缓存采样数据，无需依赖MCU的DMA通道，避免总线资源抢占，采样速率最高可达3MSPS（三通道ADC交错模式）。
- 硬件级蝶形运算加速：CPLD的可编程逻辑可直接实现FFT核心的蝶形运算单元，用Verilog编写基2/基4的FFT硬件逻辑，把原本MCU串行执行的O(Nlog₂N)运算转化为并行流水处理，大幅降低运算延迟。
- 低BOM成本集成：单芯片同时覆盖控制、采样、FFT加速功能，相比传统“MCU+外挂FPGA/DSP”方案，BOM成本降低30%以上，PCB布局空间大幅缩减。

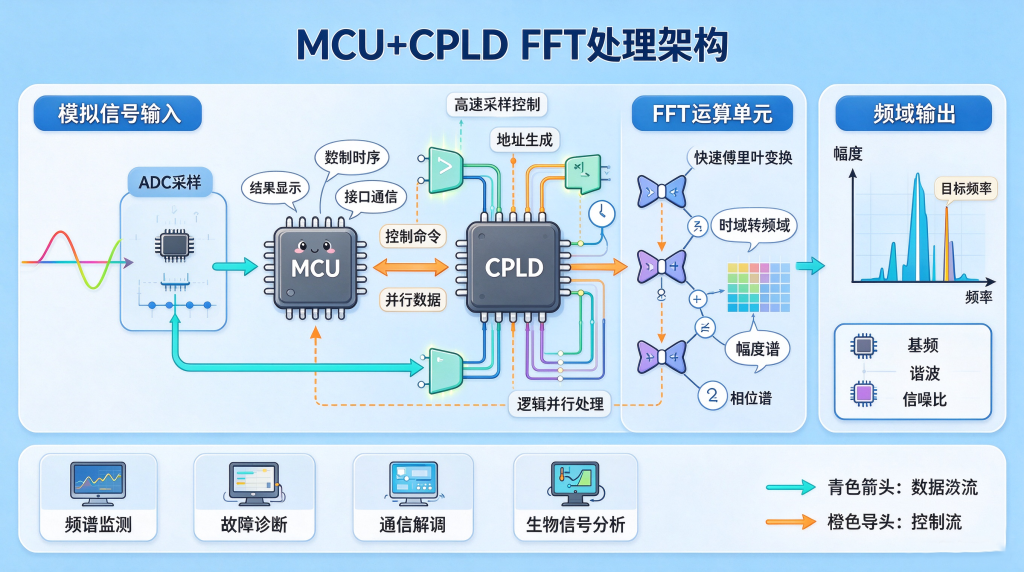

⚙️ 典型的FFT任务分工模式
AGM架构下傅里叶处理采用“CPLD做硬件加速、MCU做后处理与业务逻辑”的分层模式，两者通过AHB总线的0x60000000~0x7FFFFFFF地址空间直接交互，数据读写和普通RAM操作完全一致，开发门槛很低。
- CPLD侧：实现ADC采样同步、数据串并转换、FFT蝶形运算流水、旋转因子存储，完成128/256/512点的定点FFT核心计算，运算完成后通过中断信号通知MCU。
- MCU侧：接收CPLD输出的频域结果，执行频谱幅值计算、谐波分析、滤波降噪、结果上报等上层业务逻辑，同时通过寄存器配置CPLD的FFT点数、采样窗口等参数。
📡 主流落地应用场景
- 工业电能质量监测：对工频电压/电流信号做64/128点FFT，快速提取3次、5次谐波分量，实现电网谐波畸变率计算，相比纯MCU方案运算耗时缩短70%，满足工业级实时监测要求。
- 振动故障诊断：采集电机、轴承的振动时域信号，通过CPLD加速FFT转换为频谱图，MCU识别特定故障特征频率，在边缘端完成实时故障预警，无需上传大量原始数据到云端。
- 低成本生理信号处理：对ECG心电信号做FFT频域分析，滤除肌电高频干扰，提取房颤等病理特征频率，在便携医疗设备中实现低功耗实时信号处理。
- 简易雷达信号预处理：完成小点数脉冲压缩FFT运算，在低成本短距雷达设备中替代部分专用DSP的功能，降低硬件整体成本。
