AGM MCU+CPLD异构架构凭借高速并行处理能力与灵活可编程特性，完美适配工业光栅数显系统的高精度、高可靠性需求，可实现位移测量精度与系统稳定性的双重提升。
🔧 核心架构优势
AGM推出的AG32系列MCU采用单芯片集成248MHz RISC-V内核与2K LUT CPLD的异构设计，通过内部高速AHB总线实现二者原生耦合，相比传统分立MCU+CPLD方案，BOM成本可降低30%以上，同时省去外部走线与电平匹配环节，大幅提升信号完整性。
- CPLD部分：支持并行数据处理，可独立完成高速信号的实时采集与逻辑运算，不占用MCU内核资源
- MCU部分：负责复杂数学运算、显示控制、掉电数据存储与上层任务调度，软件生态成熟稳定
📏 光栅信号处理核心应用

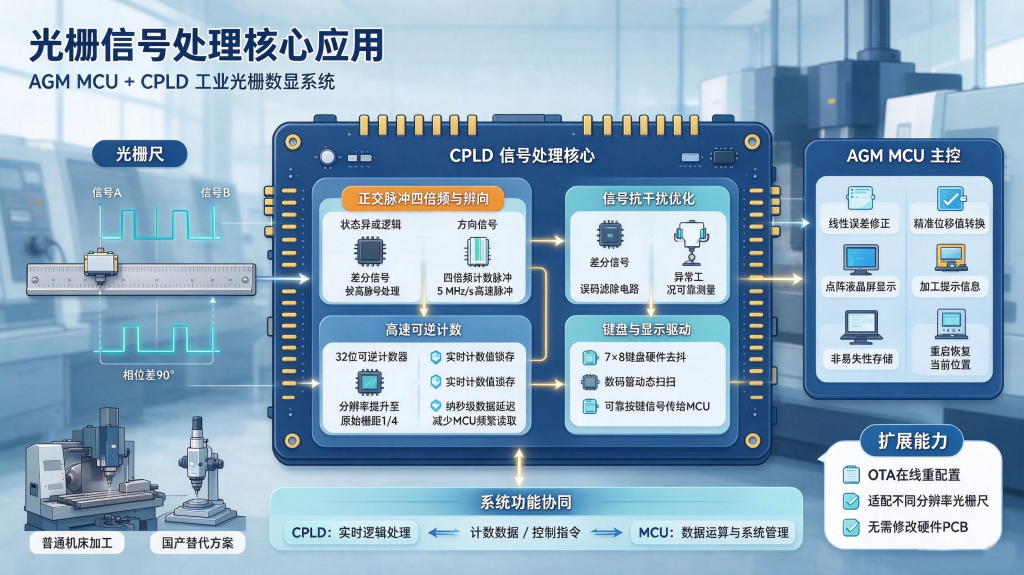

在工业光栅数显系统中，该架构可实现全链路高精度信号处理：
- 正交脉冲四倍频与辨向：CPLD实时检测光栅尺输出的两路相位差90°方波，通过状态异或逻辑提取方向信号与四倍频计数脉冲，将系统测量分辨率提升至原始栅距的1/4，最高可稳定处理5 MHz/s的高速脉冲，无信号遗漏采样。
- 信号抗干扰优化：CPLD内置差分信号处理、误码滤除电路，可自动过滤工业现场电磁干扰产生的异常脉冲，避免计数偏差，大幅提升复杂工况下的测量可靠性。
- 高速可逆计数：CPLD硬件实现32位可逆计数器，直接锁存光栅位移的实时计数值，无需MCU频繁读取IO口，数据延迟控制在纳秒级。
🖥️ 系统功能协同实现
AGM MCU与CPLD分工协作，覆盖光栅数显系统全部核心功能：
- CPLD侧：完成7×8键盘的硬件去抖检测、数码管动态扫描显示驱动，将处理后的可靠按键信号传给MCU，释放MCU的IO口资源。
- MCU侧：将CPLD传来的原始计数值通过线性误差修正算法转换为精准位移值，控制点阵液晶屏显示加工提示信息，同时实现掉电时位移数据的非易失性存储，重启后可直接恢复当前位置。
- 扩展能力：CPLD可通过OTA在线重配置逻辑，灵活适配不同分辨率、不同输出类型的光栅尺，无需修改硬件PCB即可完成产品功能升级。
🏭 工业场景落地价值
该方案已在普通机床加工、精密测量仪器等场景实现落地，相比传统依赖进口集成电路的光栅数显系统，在保证±1μm级测量精度的前提下，大幅降低研发与硬件成本，同时支持RS232等工业接口扩展，可直接对接PLC、数控系统实现自动化产线的位移数据联网上传。
