AGRV2K应用指南

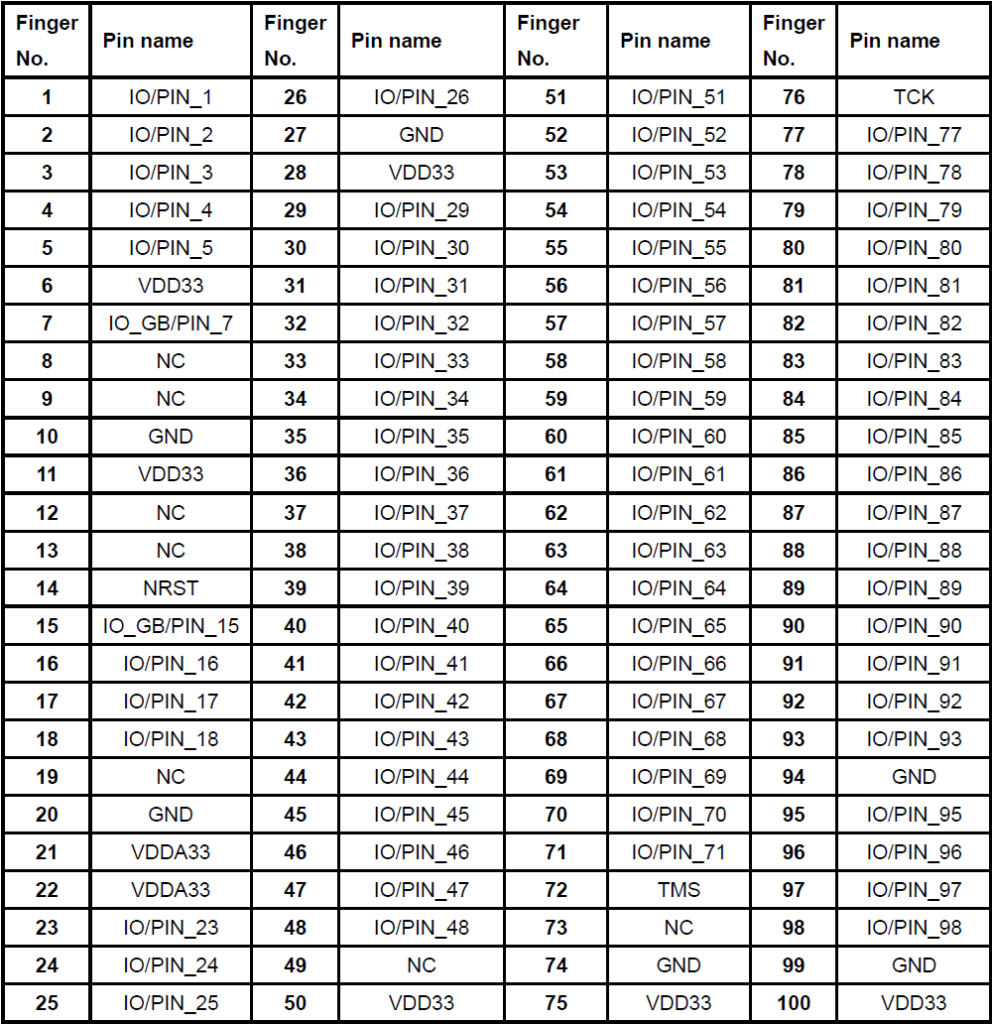

·AGRV2KL100 Pin-Out
可用IO总数：76个。

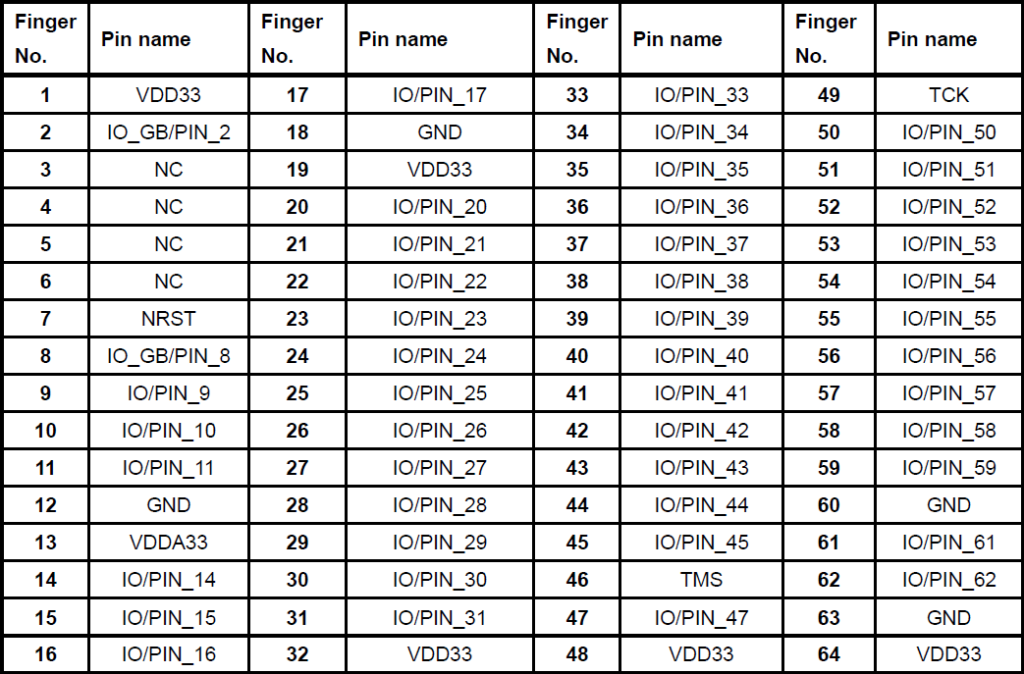

·AGRV2KL64 Pin-Out
可用IO总数：47个。

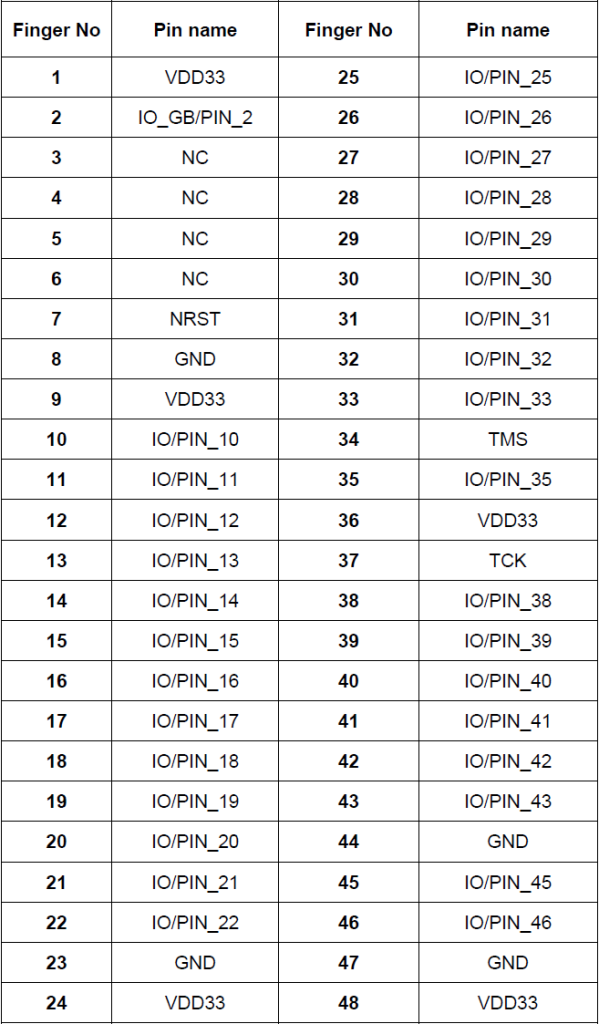

·AGRV2KL48 Pin-Out
可用IO总数：32个。

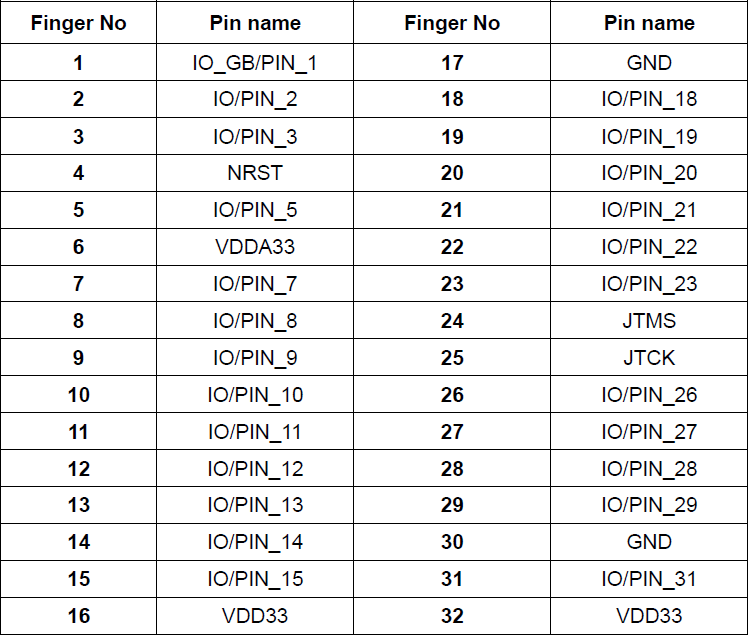

·AGRV2KQ32 Pin-Out
可用IO总数：24个。

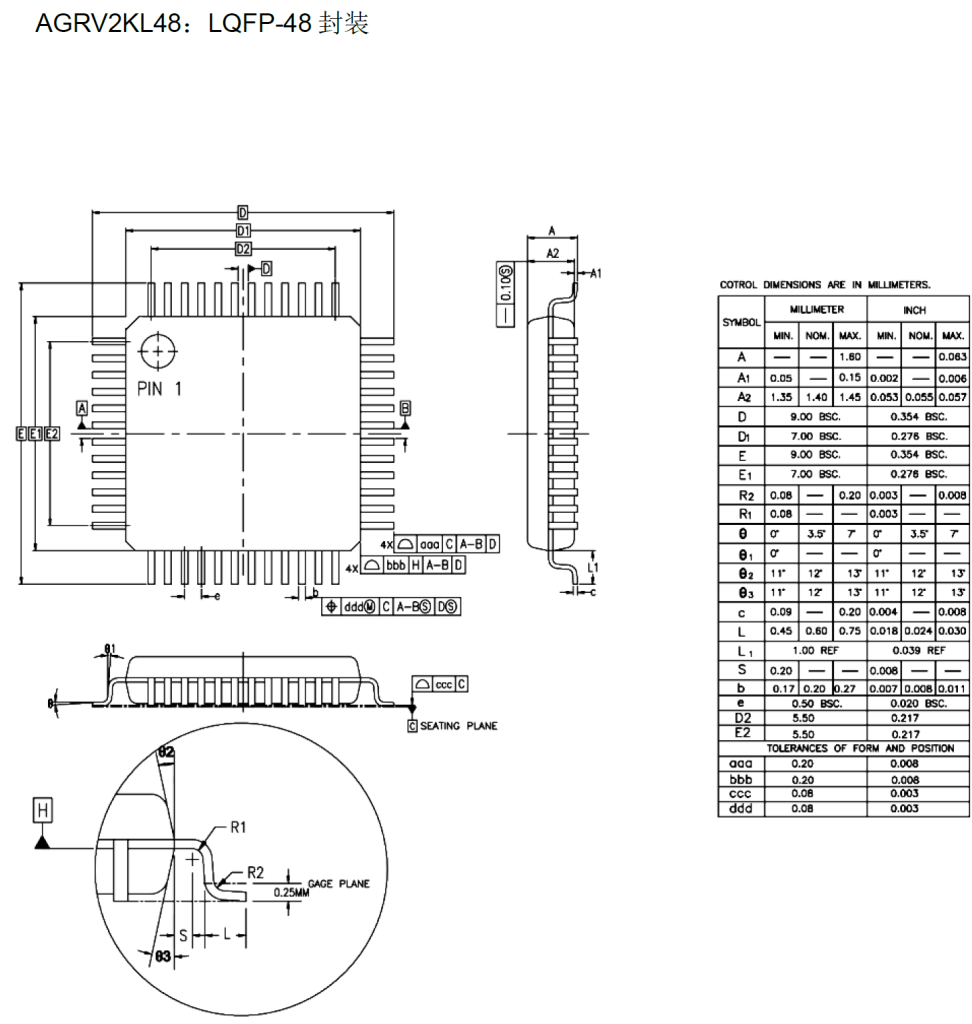

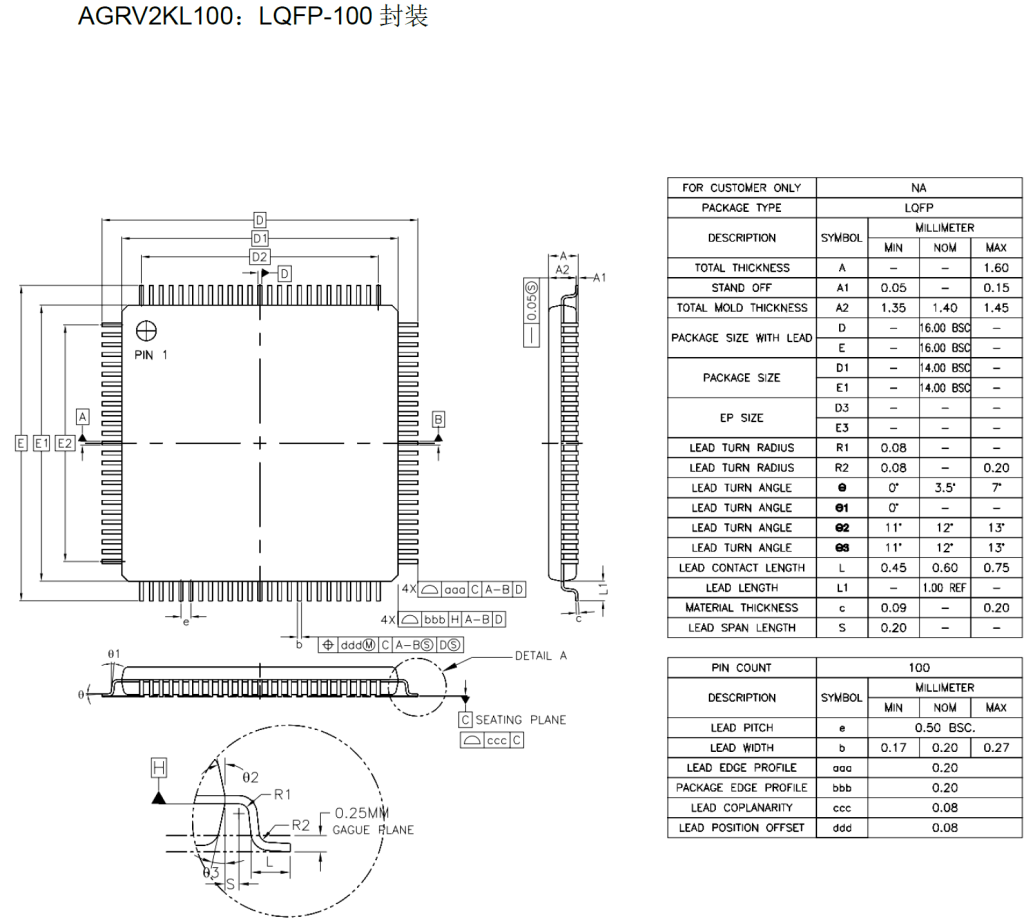

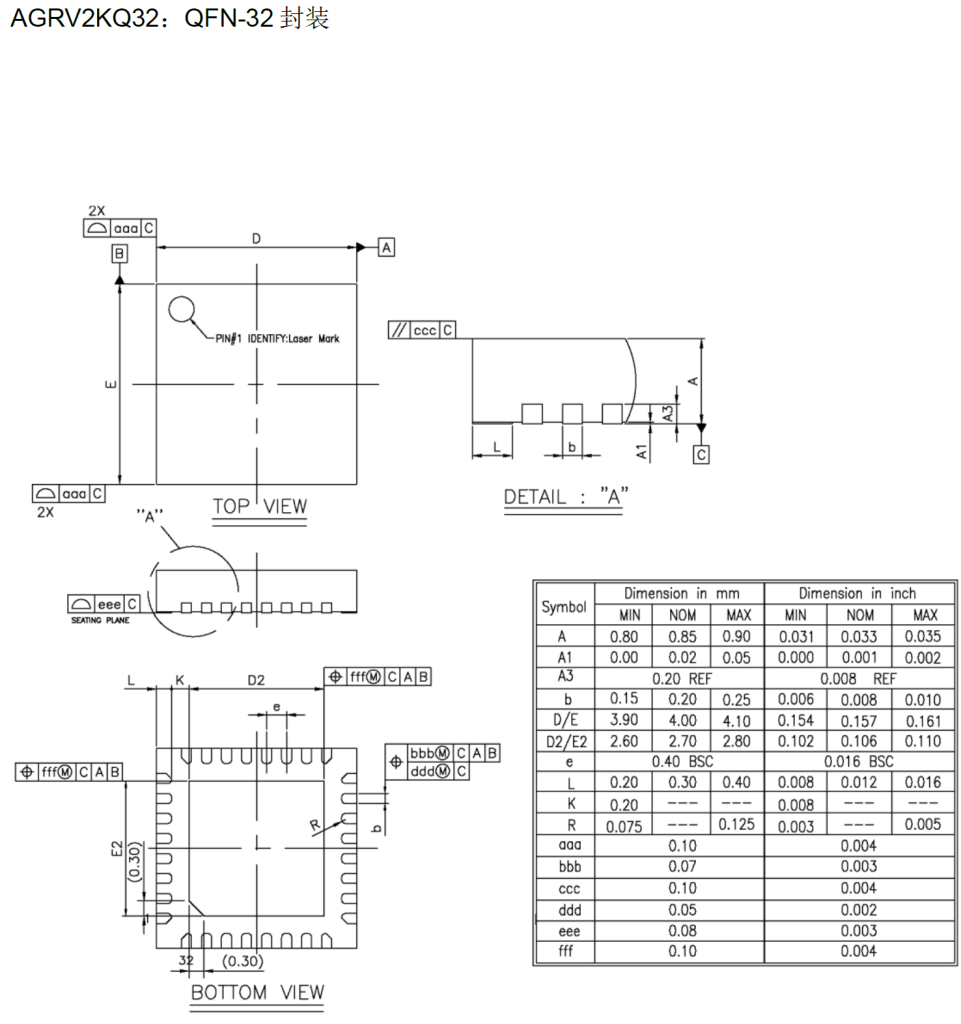

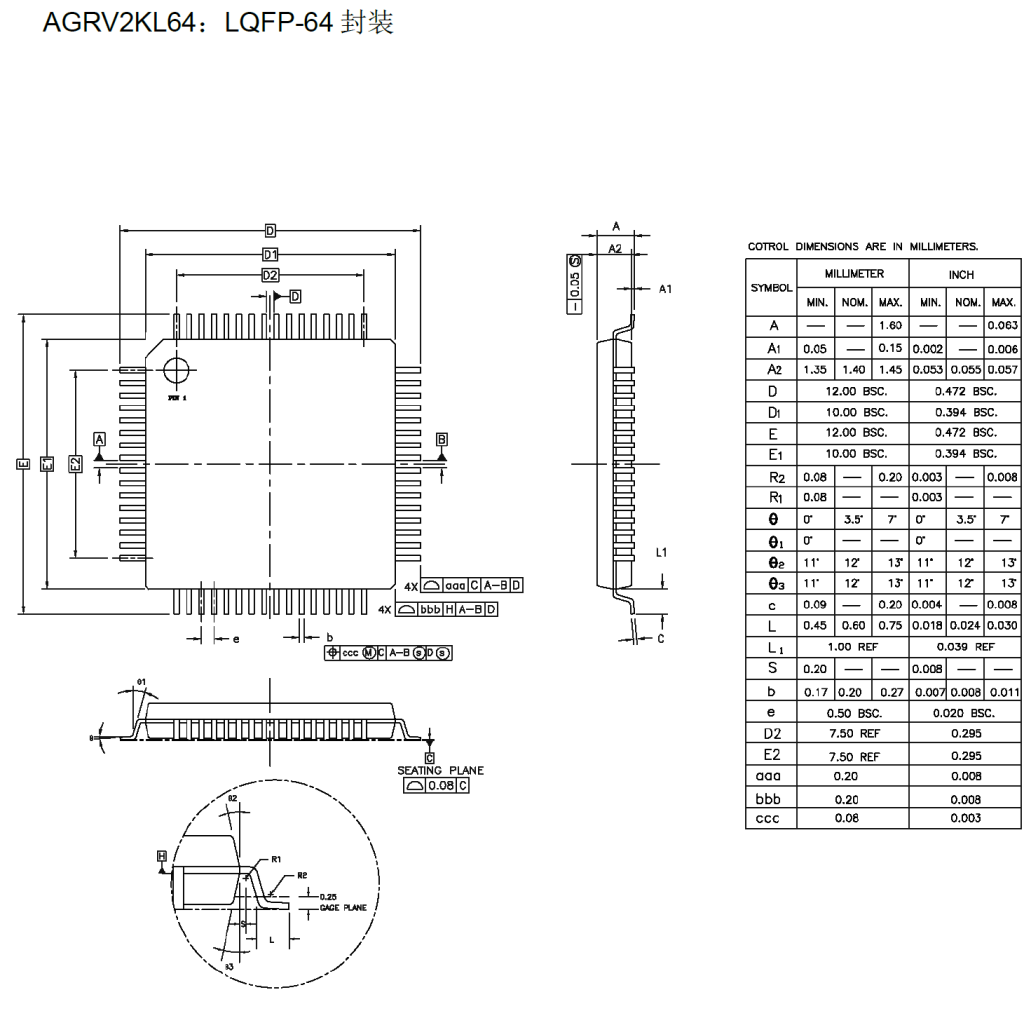

·AGRV2K 封装图
·电源与配置电路

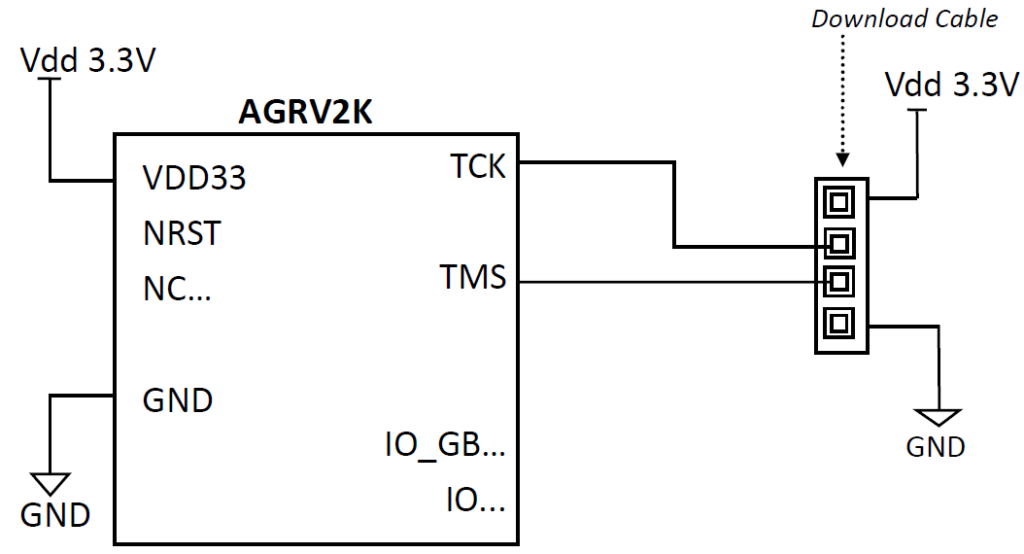

AGRV2K需3.3V Vcc供电，通过Compact-JTAG两线（TCK/TMS）方式进行烧写，使用J-LINK下载器或AGM Blaster专用下载器（CMSIS-DAP模式），请参考下图：
NC为悬空脚，请勿接任何电源或信号。
NRST为软复位管脚，低有效，可用于外部控制复位。由于NRST有内部上拉，如不需要外部控制，也可以作为NC悬空，上电后会自动复位。
AGRV2K的3.3V建议单独一路供电，需采用磁珠与PCB上其它3.3V供电进行隔离，以确保器件的稳定供电。
·软件开发流程
1.）软件安装：
解压缩或执行安装文件，安装Supra软件。注意安装目录不能有中文或空格。执行文件为bin目录中的Supra.exe。
运行Supra，选择菜单File -> Import license，选择license目录中的licence.txt文件并导入。
2.）新建项目：
新建一工程目录，路径同样不能有中文或空格。打开Supra，在该目录中新建project，设置项目目录和名称。进入Tools -> Migrate：

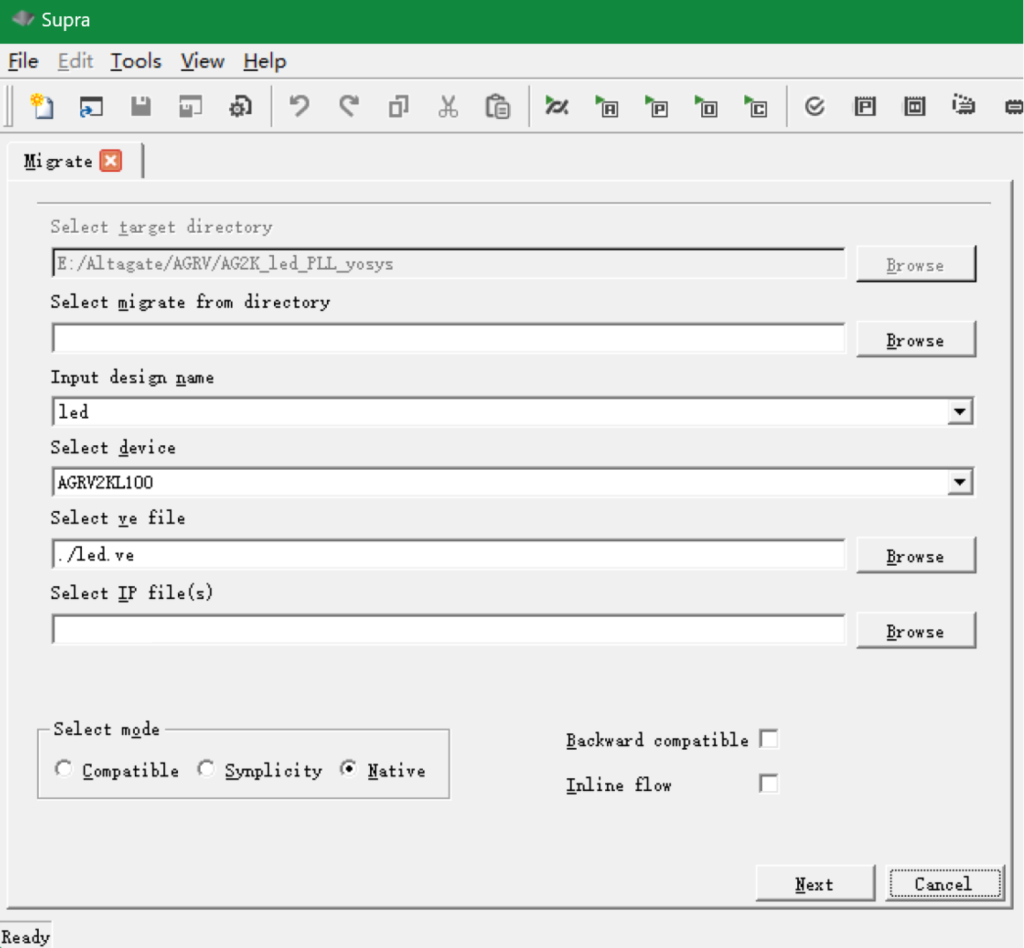

Target Directory默认为新建的工程目录，Migrate from directory不填，输入设计名称（这里范例名称为led），Device选AGRV2K系列型号。选择ve文件（管脚分配文件）。IP文件为预先产生的PLL、RAM等IP，Native模式下不用填。
选择对应开发Mode：Native选项（AGM Supra综合工具），Synplicity选项（第三方综合工具，例如Synplify，Mentor等），Compatible选项（兼容Altera Quartus II的综合工具）。
下面主要介绍Native mode的设计流程，这个流程仅支持Verilog语言的设计输入。如使用Compatible设计方式，可参考3.0+版本Manual文档。
现AGRV2K新建工程已锁定Native mode，在File->Setting菜单里，增加了一个Experimental项。填入AGRV_FULL_MODE，可以关闭Native锁定操作。
Mode默认选择Native，点next，进入下一步。
其中的ve文件为IO管脚位置设置，可通过任意文本编辑器自行编辑产生。管脚名称请参考前面的管脚说明表格（PIN_1，PIN_2格式），全局时钟信号或PLL输入时钟要选IO_GB管脚。

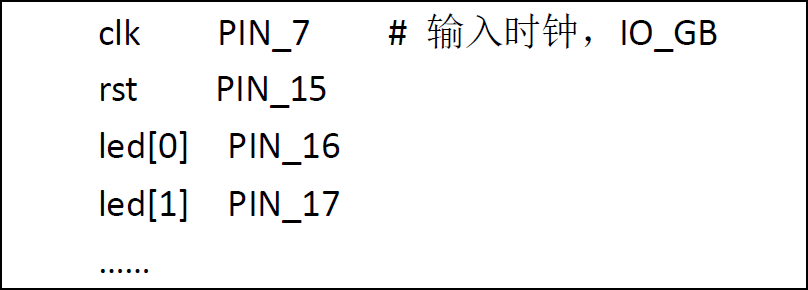

ve文件格式如下（管脚设计名称+空格+封装管脚名称，#为注释符）：
3.）项目设计：
这一步为加入项目的设计文件，包括用到的所有Verilog（*.v）文件，可添加多个文件。

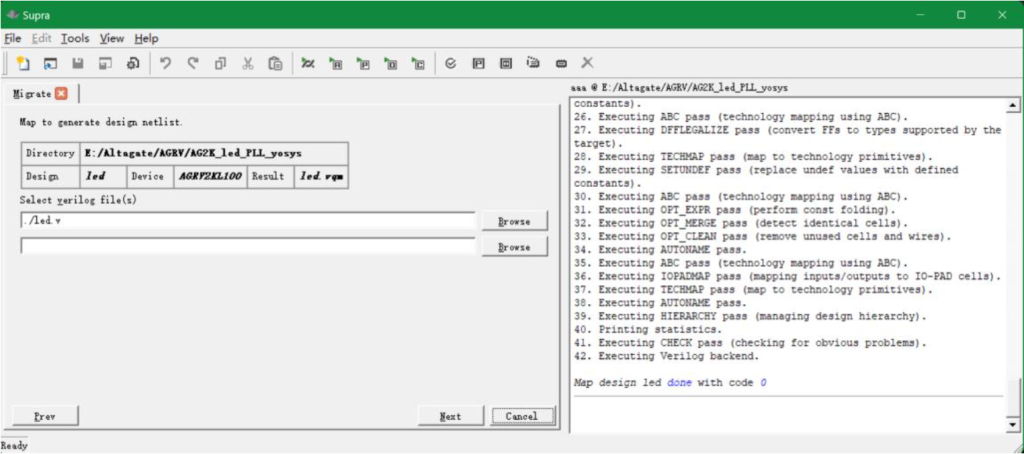

点击Next，会进行综合并产生网表文件.vqm，没有出错则继续Next下一步。
4.）项目编译：

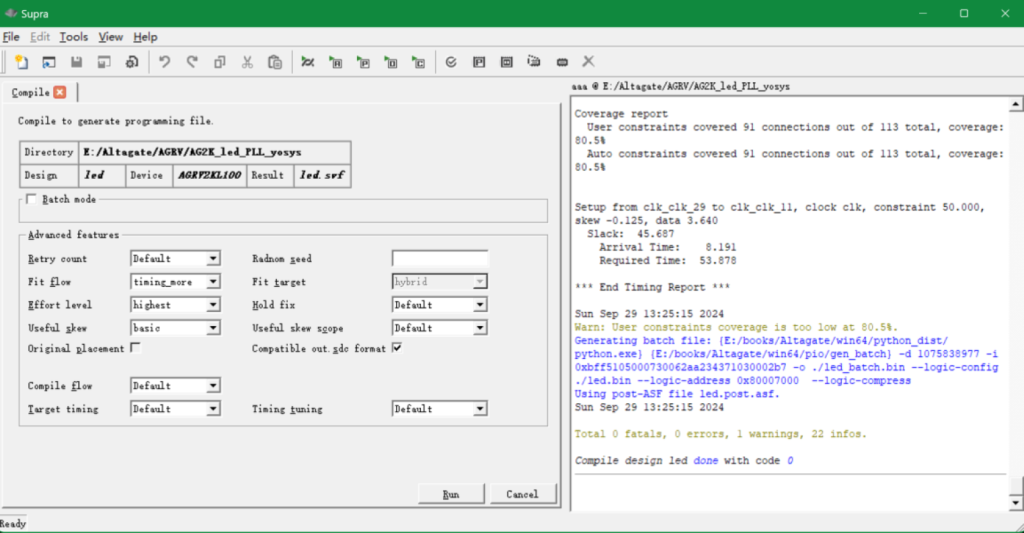

Supra里继续执行Next，开始进行编译。编译选项，默认即可。如果只是重复编译，也可以在Tools->Compile菜单里直接打开这个编译界面。
编译成功后即可得到最终烧写文件，led.bin。
Win10/11 OS下，正常编译最后一步会利用Python功能产生led_batch.bin。这是用于离线烧录的芯片完整bin文件。如果WIN7或以下OS，最后这步会出错，如已产生led.bin，可以先忽略。在supra中可正常烧录的。
5.）芯片烧写：

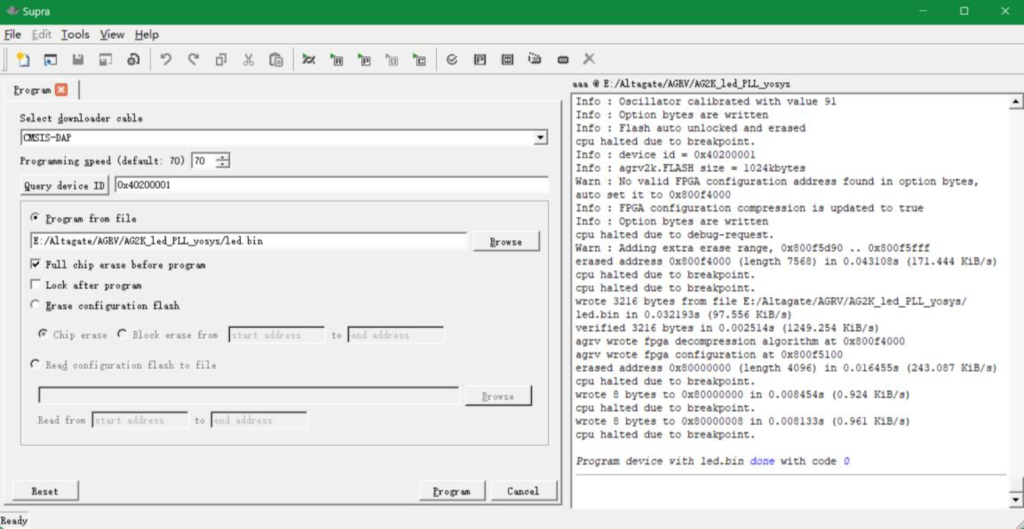

Supra软件中选Tools –> Program，AGRV2K仅支持JLINK或CMSIS-DAP，选择正确的Cable。速度默认即可。
可以先点击Query device ID，查看是否检测到器件，正确ID为：40200001
选择编程文件led.bin，点击program开始烧写文件。如没有出现错误信息，显示“done with code 0”，即烧写成功，程序开始运行。
勾选下面的Full Chip erase before program，可以在烧录前擦除芯片程序，并写入默认设置启动项。
勾选Lock after program，则芯片烧录后打开加密锁功能，无法读取出内部程序数据。另外，可以选择Erase功能，进行程序的擦除。
·安装下载器驱动
AGRV2K的下载器仅支持JLINK或AGM DAP-LINK。

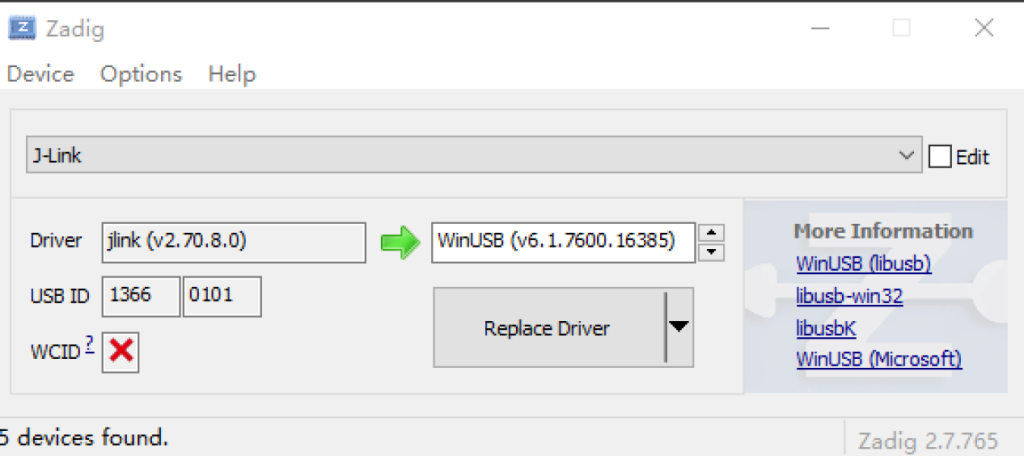

WIN下JLINK需安装驱动。运行supra目录中提供的zadig-2.8.exe文件，点击菜单Options – List all devices，选择下面的Jlink。有的版本Jlink会显示为BULK…等，驱动显示为已安装的原Jlink驱动。

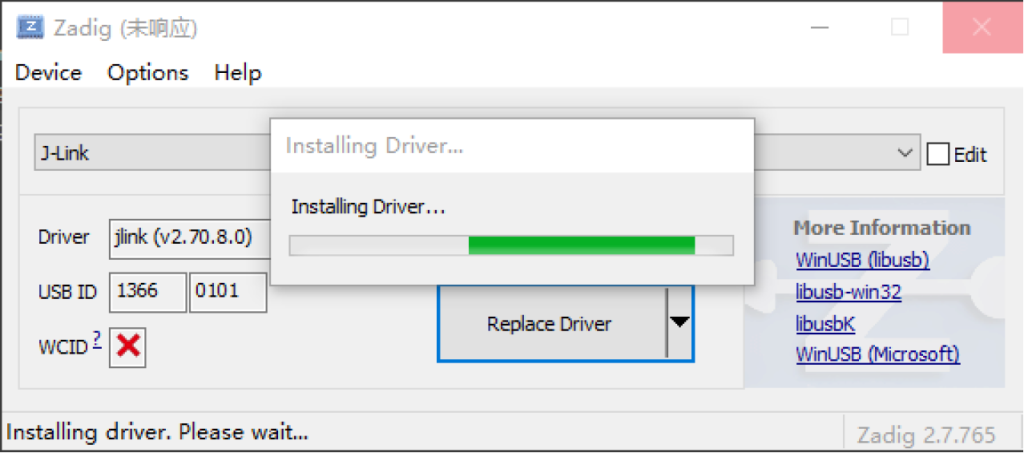

点击Replace Driver按键，把Jlink原驱动替换为WinUSB版本。

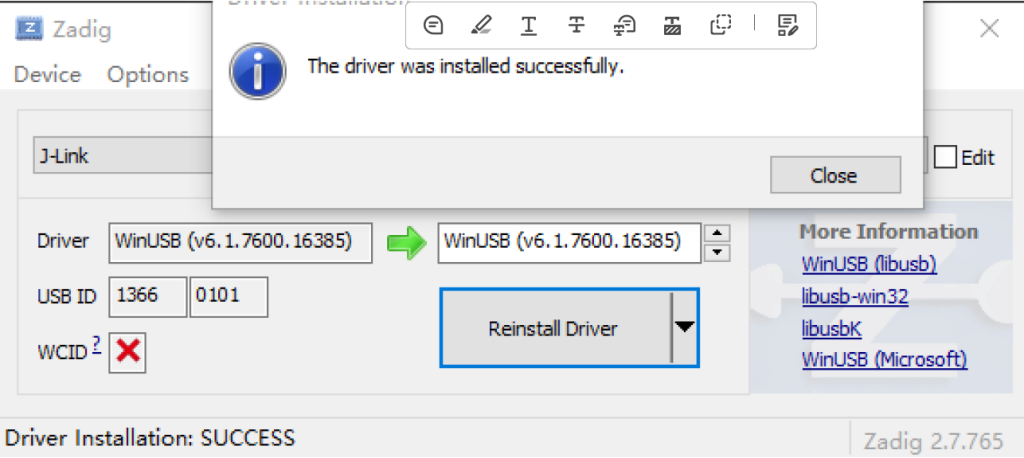

安装成功后，Jlink驱动显示WinUSB。
WIN10及以上OS，DAP-LINK免安装驱动。WIN7中同样需要按上述流程给DAP-LINK安装驱动。
·内部IP的使用
1.）PLL

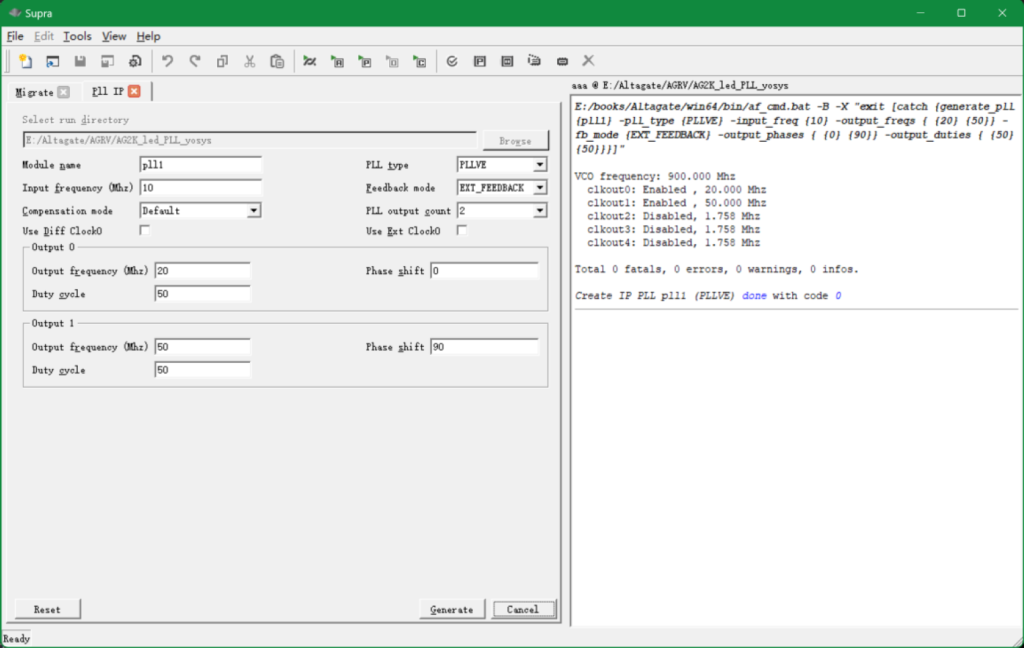

AGRV2K器件支持1个PLL。在Supra中添加IP（Tools -> Create IP -> Create PLL）。
PLL输入时钟管脚要选IO_GB管脚，即全局时钟管脚。否则编译会出错，无法布线到PLL输入信号。
PLL IP名称可以自定义，Type要用PLLVE，Feedback Mode这里可忽略。然后根据设计需要选择补偿模式，输入输出时钟的特性要求。
点击Generate按钮，即可产生ip文件。

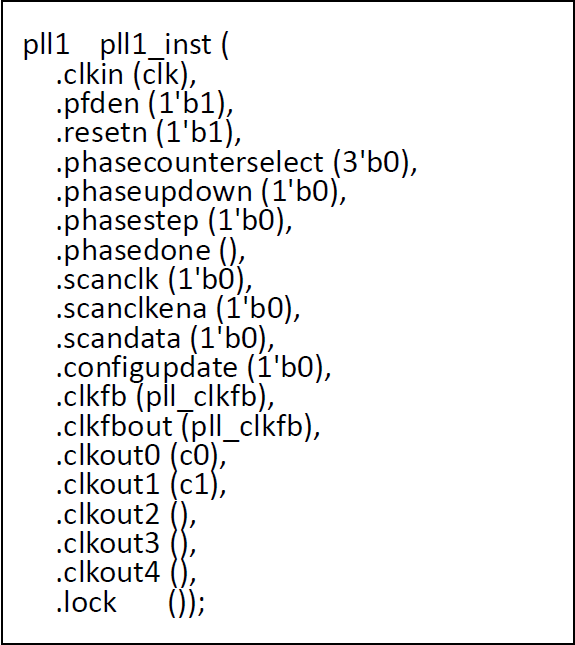

Verilog文件中调用IP，可参考下面代码。一般只需用到clkin，resetn，clkout和lock，注意clkfb和clkfbout需直连，其它信号按如下代码默认设置即可。
2.）RAM
AGRV2K器件支持4个M9K Block（1K Byte），共4K Byte空间。同样在Supra里Create Memory IP。Type选择BRAM9K，总共不要超过4K Byte的容量。可根据需要选择单口，双口等属性。
3.）内部晶振
AGRV2K器件内部有一8MHz晶振，可作为逻辑设计的时钟输入，也可接入PLL，并支持精度自校准。
设计中使用这个晶振的时钟输入，需要在ve文件中指定时钟输入管脚位置为PIN_OSC，如：
并在项目的设置文件，如led.asf中加入语句：

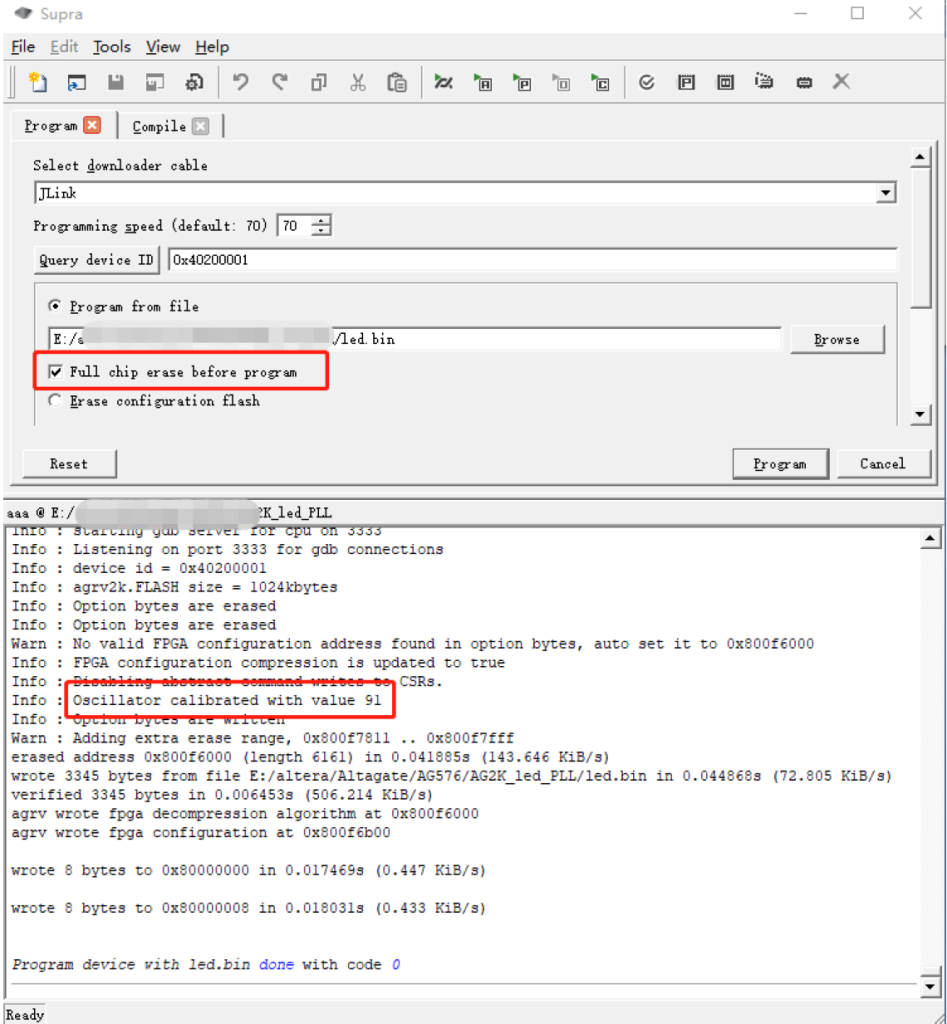

工程编译完成后，烧录界面，Program需选择“Full chip erase before program”。
Program后显示的信息中包含“Info : Oscillator calibrated with value xx”即表示内部晶振已打开并校准，可以正常使用。
某些JLINK下载器时钟精度较差，利用JLINK校准后，时钟输出频率会偏差较大。建议用AGM DAP-LINK。
·IO特性设置
在工程的设置文件（*.asf，默认为空的文本文件）中加入相关语句，可以设置如下IO特性。这里xxx为代码中IO的名称。
1.）上拉电阻：
set_instance_assignment -name WEAK_PULL_UP_RESISTOR ON -to xxx
2.）下拉电阻：
set_instance_assignment -name CFG_KEEP -to xxx 2’b01 -extension
3.）驱动电流：
set_instance_assignment -name CURRENT_STRENGTH -to xxx 8MA
默认是8MA，可以设置范围2-30mA，偶数值。
注意：上边一行添加完后，务必在后边添加回车换行（保证这行不是文件最后一行）。
·外部时钟输入
全局管脚IO_GB只能接入有源晶振，进入系统时钟网络，及接入PLL。

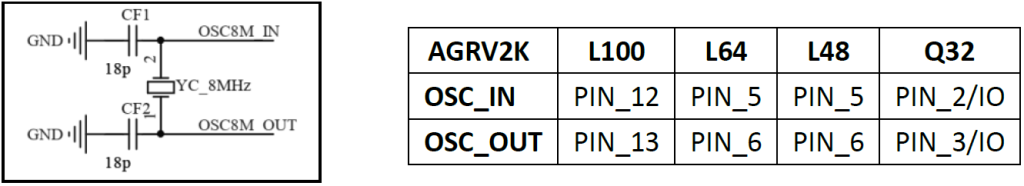

Supra 2025之后版本，支持AGRV2K CPLD使用无源晶体作为系统时钟输入，和AG32 MCU一样接入OSC_IN和OSC_OUT管脚。
VE管脚文件设为PIN_HSE，如：

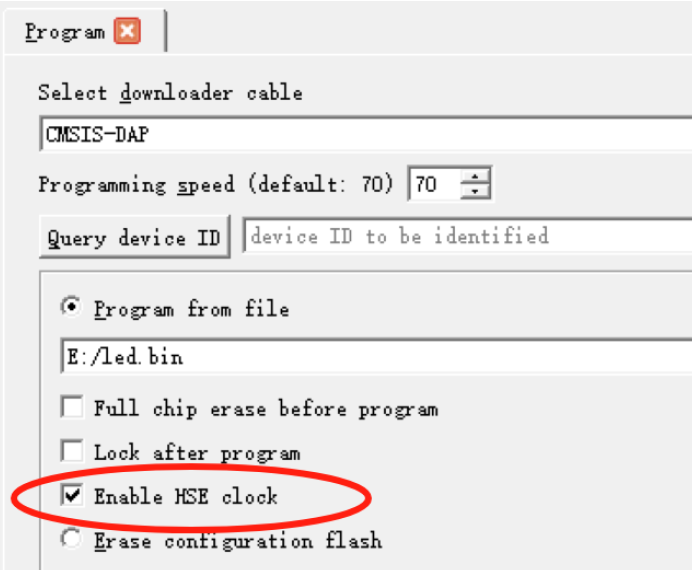

下载bin文件时，选中“Enable HSE clock”即可。
·订货信息

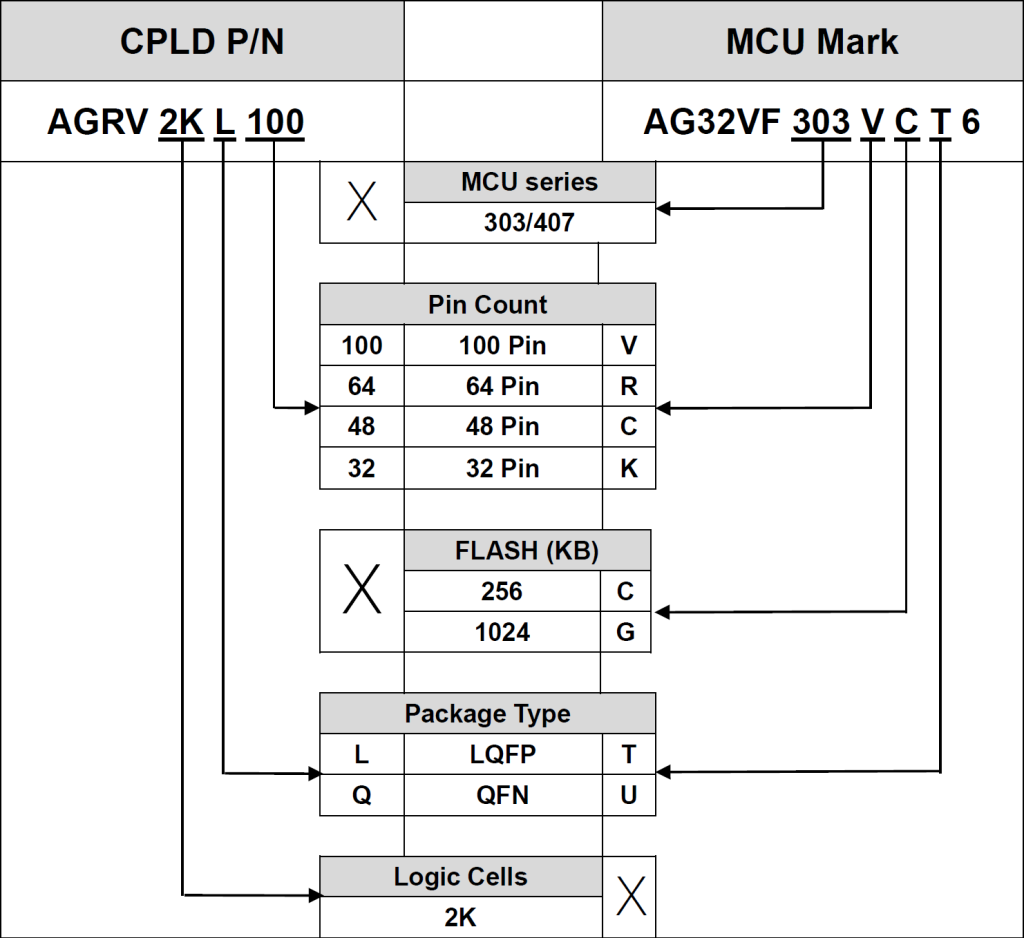

AGRV2K为AGM软件中的型号，实际是AG32 MCU系列芯片中的逻辑部分。所以芯片封装丝印为AG32 MCU的AG32VF系列型号。订货时只需参考MCU型号的对应封装，即可作为AGRV2K系列CPLD使用。
