AG32在VSCode下的使用入门

27 min read
AG32入门文档

阅读本文前，请参照《AG32 开发环境搭建.pdf》，先搭建好AG32 运行环境。
通过本文，可以了解到怎么在VSCODE 下的完成开发工作。

一、了解SDK 目录结构：

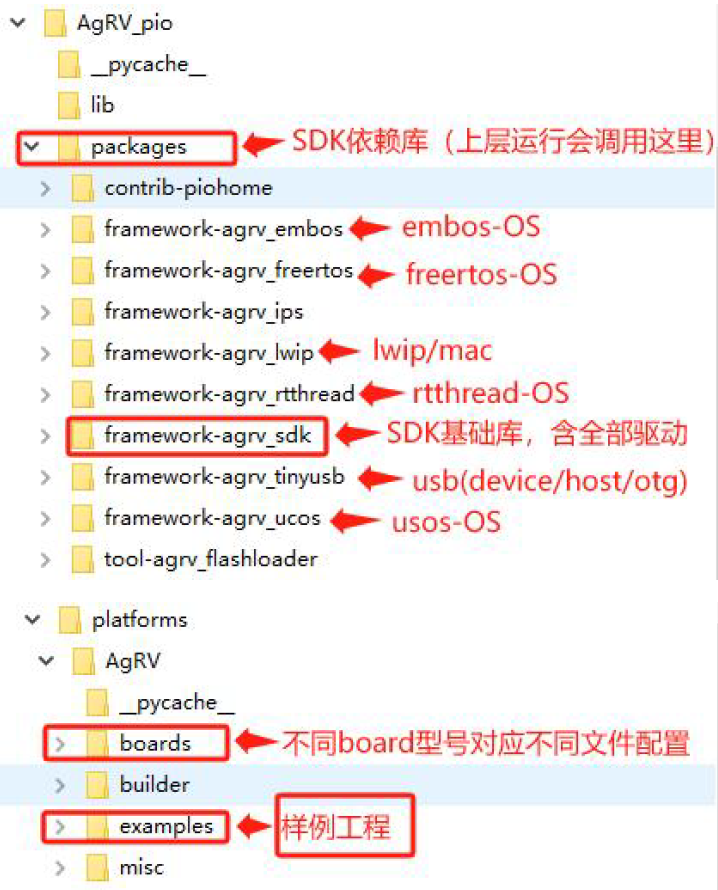

安装完SDK 后，首先了解下SDK 工作路径下的文件结构：

以上几个红色标圈的目录，是在后续编写代码时常用的几个目录。


其中：
framework-agrv_sdk 是整个SDK 的基础支撑部分。包含全部的驱动代码、board
代码、输出重定向代码。该framwork 是开发者在创建自己工程时必须依赖的
framwork（所有examples 样例工程中都可以看到该项）
其中的ips/lwip/usb，是第三方的库，开发者根据自己需求决定是否使用它们。
目前支持的四个操作系统：ucos/rtthread/freertos/embos，也在这里可以看到。

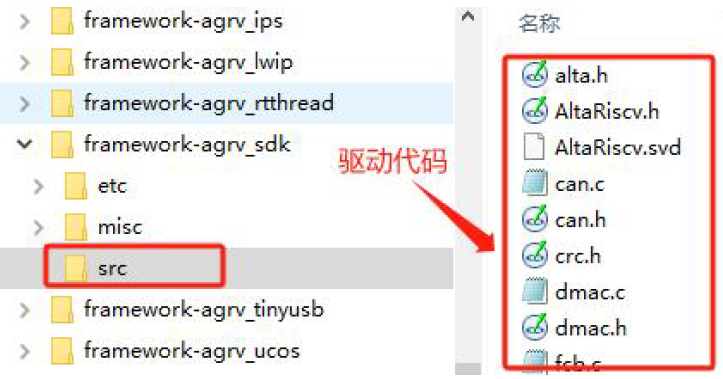

点开framework-agrv_sdk 目录，src 中包含全部的驱动代码。

了解完依赖包，再看examples。
examples 中包含了众多的样例工程：example(基础驱动)、各种OS 使用、lwip 使
用、usb 使用，…

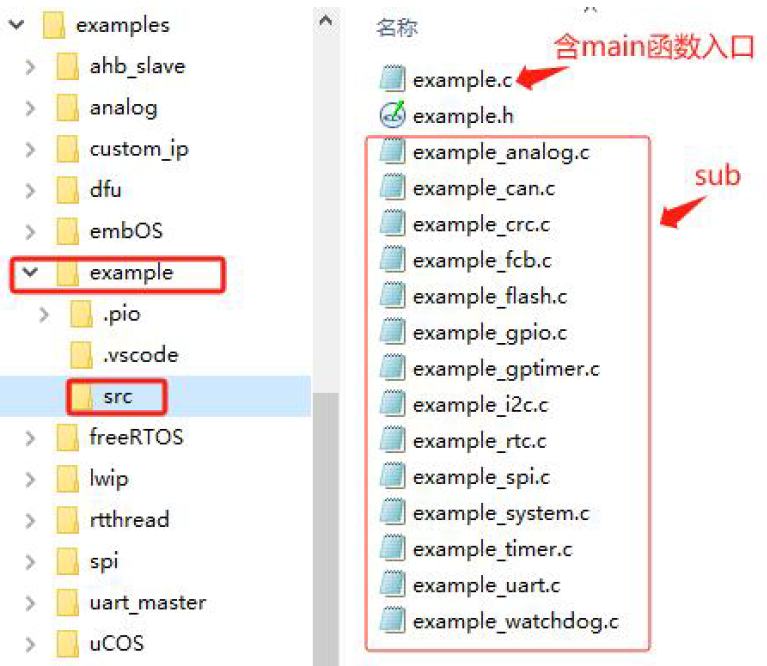

其中的example 工程，包含了基础驱动的举例：

【这个是最基础的工程，随后会展示和示范】

二、打开第一个工程：example

看完目录结构，再来打开第一个样例工程（examples/example 样例工程）。
打开方式：Vscode (左上角)【文件】-> 【打开文件夹】-> 弹出框中选该工程。

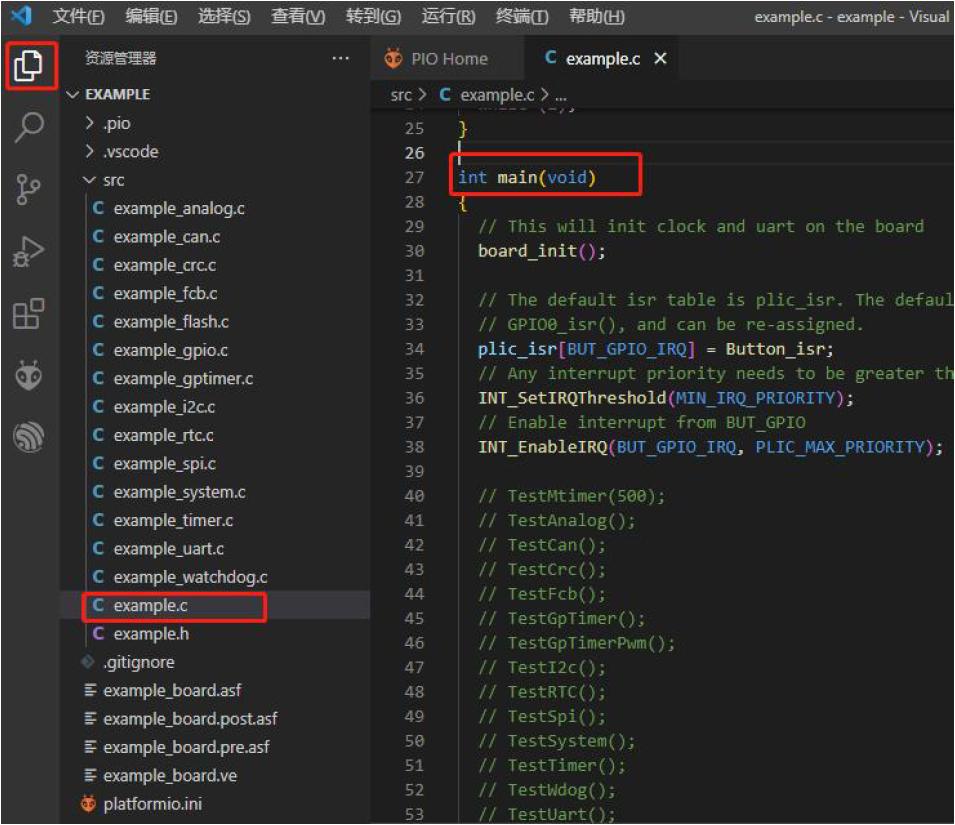

VSCODE 打开后如图：

上图的main()函数，是example 工程的主入口。
然后，board_init 函数中，会进行时钟初始化、GPIO 初始化、log 串口初始化；
INT_EnableIRQ 是使能某种类型的中断；
再接下来，就是对各驱动的测试函数。需要测试时，放开对应项。


上边展示的环境，就是AG32 芯片的开发环境。
在这个IDE 中，开发者可以编写代码、修改配置、编译、调试、烧录。

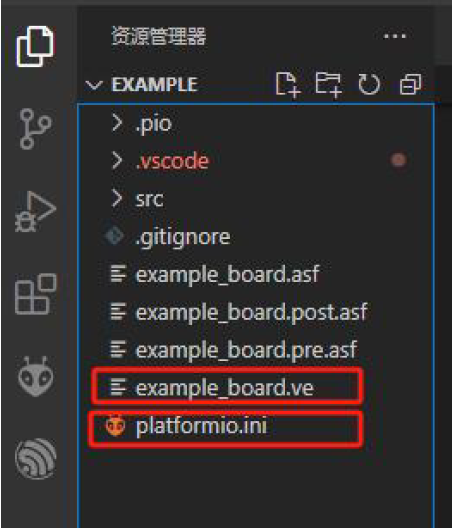

事实上，在example 工程中，除了上图的代码，还有两处重要的配置文件：

1. example_board.ve 管脚配置：
位于路径：AgRV_pio\platforms\AgRV\examples\example
该配置文件中，配置芯片主频及pin 脚映射。
2. platformio.ini 工程配置：
位于路径：AgRV_pio\platforms\AgRV\examples\example
该文件是工程配置文件，里边定义IDE 的编译/烧录/仿真及工程宏的选项。

三、工程配置：

接上述，了解工程配置。
两部分工程配置：platformio.ini 和example_board.ve
注：不仅example 工程需要这两个配置，所有的工程都需要这两个配置文件。
其中:
platformio.ini 配置工程的编译、烧录、仿真的选项；
与IDE 相关。
example_board.ve 配置芯片系统时钟频率、芯片IO 引脚映射等；
该文件中的配置是要被烧写到flash 中的，做为该芯片独特的配置。
与用到的芯片有关。

A. platformio.ini 配置项：
这里的配置项，就是配置项目如何进行编译、烧录、仿真，以及使用芯片型号、
引用库等。
以下只对通用的几个配置项做简单的描述。
（更多的配置项，在随后其他模块中使用到时，会相应列出）
boards_dir = boards //指定board 对应的工作路径（用于代码编译的path）
board = agrv2k_103 //使用boards_dir 路径下的哪个硬件版本
//注：boards_dir 和board 共同组成了完整path。
//如：以上对应路径\platforms\AgRV\boards\agrv2k_103。
//这个路径下的.c 和.h 会被编译到工程，这个路径下的资源被默认查找；

board_logic.ve = example_board.ve
//工程使用到的ve 配置文件（每个工程必须指定自己的ve 文件）
//如果用相对路径，是相对于platformio.ini 所在的路径（即：工程路径）
framework = agrv_sdk, agrv_lwip //使用工程中的哪些库。SDK 是必带的。
//工程中可添加的库，具体参考工程注释中的描述；
//使用多个库时名字中间加逗号隔开。
program = agm_example //工程名，可自定义，仅作用于生成的bin 名称
src_dir = . //参与编译的c 文件基目录（路径相对于工程路径）
include_dir = . //参与链接的h 文件基目录（路径相对于工程路径）

//注意，如果工程内文件夹比较多，这里不要再使用./src（而是使用.）
build_src_filter = “-<*> +<*.c> +<print/*.c> “
//参与编译的c 文件路径列表
//*用于通配，+增加，-去除，**用于匹配所有子目录
//路径基于上边src_dir 给出的路径
build_flags = -Isrc -Iuser -Iuser/print //头文件路径列表
//-I 后边是一个个文件夹，各项之间用空格来分开
board_logic.device = AGRV2KL100 //芯片类型配置
//64 脚的封装应配置为AGRV2KL64
logger_if = UART0 //芯片输出log 用的串口号（对应代码中printf 函数）
//注意：UART0 同时用于代码烧录，但烧录和log 输出并不冲突
//如果用串口1 输出log，这里设置为：UART1
monitor_speed = 115200 //芯片输出log 用的波特率（sdk1.5.0 之后新增）
//注意：用宏BAUD_RATE=115200 的方式也能设置波特率（1.5.0 之前是用宏方式）
upload_protocol = jlink-openocd //烧录固件的方式
//可选方式：jlink、dap(官方烧录器)、serial，字段名称参考注释部分
debug_tool = jlink-openocd //仿真时使用的工具，同上
以上几个是常用配置项。

B. example_board.ve 配置项：
AG32 芯片和其他芯片（比如ST、GD）在使用上有一个很大的差异点，是AG32
的IO 引脚并不是定死的，而是配置的。
比如，ST 的gpio 的PA1，是定死指定到某个PIN 脚的；
但是，AG32 的所有gpio，对应到哪个PIN 脚是配置的。必须在VE 里配置绑定
后，程序里操作这个gpio（比如，置高置低）才会最终作用到PIN 脚上。

除了gpio，其他的很多外设（如spi，iic，can，uart 等）都是需要配置引脚的。
Mcu 里用到哪个信号就在VE 里配置对应引脚，没用到的不用配置。
这种方式下：
1. 可以节省大量引脚（开发者只需要配置自己使用到的外设引脚即可）
2. PCB 布线可以非常方便（引脚随意指定，不用再考虑走线时绕来绕去）
在引脚配置上，也有一些限制，参后续描述。
ve 配置方式（以example_board.ve 为例）：
SYSCLK 100 #配置系统时钟频率，M 为单位。407 最高频率可到248M
HSECLK 8 #使用的外部晶振频率，M 为单位，建议取值范围4~16
UART0_UARTRXD PIN_69 #串口0 的收引脚
UART0_UARTTXD PIN_68 #串口0 的发引脚
GPIO6_2 PIN_23 #IO_Button1
GPIO6_4 PIN_24 #IO_xxxx
I2C0_SDA PIN_36 #I2C0
I2C0_SCL PIN_35 #I2C0
……
GPTIMER1_CH0 PIN_7 #配置GpTimer1 的channal 0 输出到管脚7
……

在书写格式中，前边为信号量的名称，后边为PIN 脚编号。
（如果用到mcu 和cpld 联合开发，cpld 信号量也在ve 配置，这里不做细述）

这里着重描述一下GPIO 的使用：

AG32 芯片内共有10 组GPIO（GPIO0 – GPIO9），每组8 个IO（0~7）。所
以，可用的GPIO 共有80 个。（100pin/64pin/48pin 只是外部封装的区别，不
影响内部GPIO 的定义和数量）
虽然总数有80 个，但真正在VE 里绑定了PIN 脚的那些gpio 才会“有效”。
GPIOx_y 表示的是第x 组第y 个IO。
比如上图中，GPIO6_2 表示的就是第6 组的第2 个IO。程序里操作GPIO6_2 实
际操作的就是PIN_23 引脚。
VE 里这些使用到的左列的信号名称，请从文档《AGRV2K_逻辑设置.pdf》中查
找。
配置的限制：
1. 只有少数几个外设不能配置引脚（芯片定死了引脚）：
包括：ADC/DAC/CMP、USB、MAC。
如果使用到这些外设，只能使用对应引脚。
如果不用这些外设，空闲出来的引脚可以被用于其他用途。
2. 在可配置的项中，注意相互间的少量冲突；
在《AGRV2K_逻辑设置.pdf》中有详细描述。
另外：不可配置的引脚（ADC、USB 这些），在32pin/48pin/64pin/100pin 上
的对应是不同的。注意区分。
关于管脚配置和GPIO 的更详细描述，请参考《AG32 下驱动的使用.pdf》。

四、编译程序：

程序编译可以通过2 种方式：pio 左栏按钮、命令行；

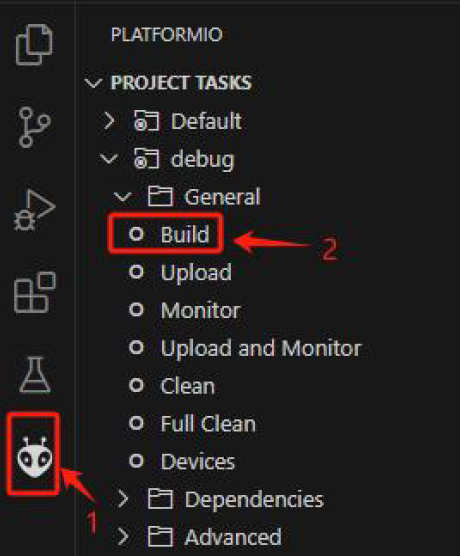

1. Pio 左栏按钮：

点下按钮编译后，会自动弹出终端窗口显示编译过程。
2. 命令行方式：

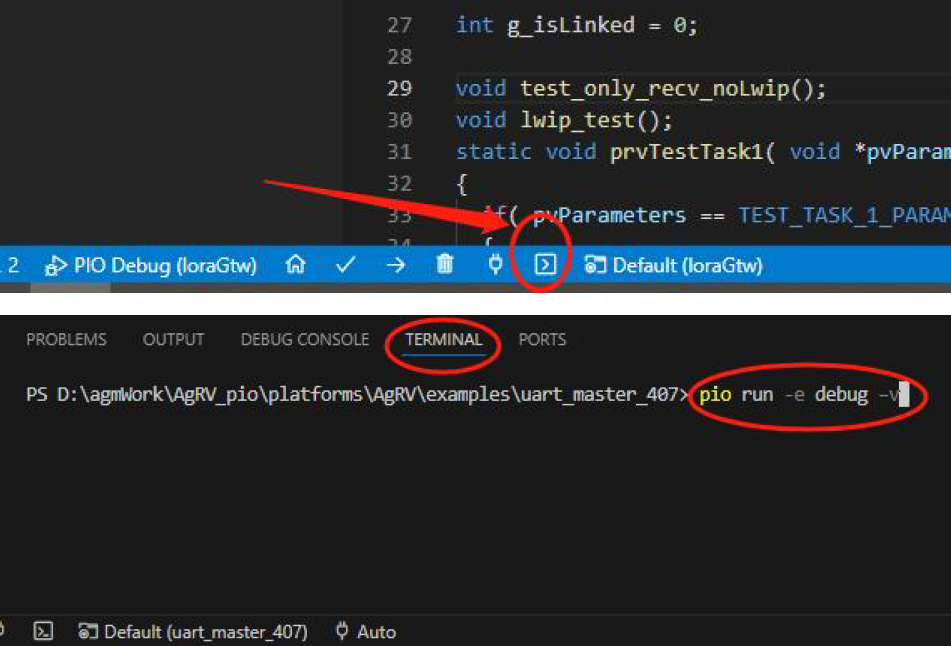

在“终端”通过命令行进行的工程编译。命令：pio run -e debug -v
使用如图：

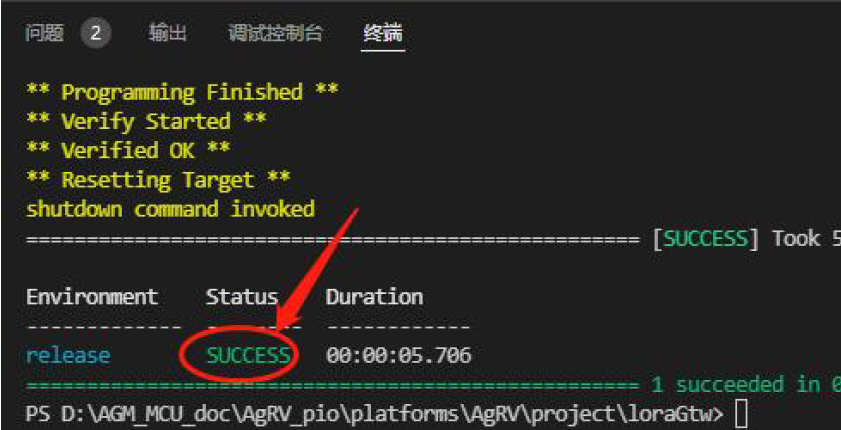

不管使用上边的哪种方式，编译和烧录成功时，会有success 的提示如下：

五、烧录程序（和ve 配置）：

注意：AG32 烧录程序和烧录VE 配置是分开的。
程序有改动，就编译后烧录程序；VE 有改动，就烧录VE。
两者相互独立，各烧各的。烧录没有先后顺序之分。两者的烧录接线都相同，只
是按钮不同。
新开发板的第一次烧录，必须先烧录VE，再烧录程序。
烧录支持三种方式：daplink、jlink 和串口。

daplink 烧录：
daplink 方式是官方推荐的烧录方式，官方提供的烧录工具属于这种类型。
1. 配置烧录方式：
如果使用daplink 来烧录，需要在platformio.ini 中进行相应配置。
配置方法：
修改upload_protocol 项，使：upload_protocol = cmsis-dap-openocd

（注，使用daplink 烧录时，无需配置upload_port 项）
2. 烧录程序：

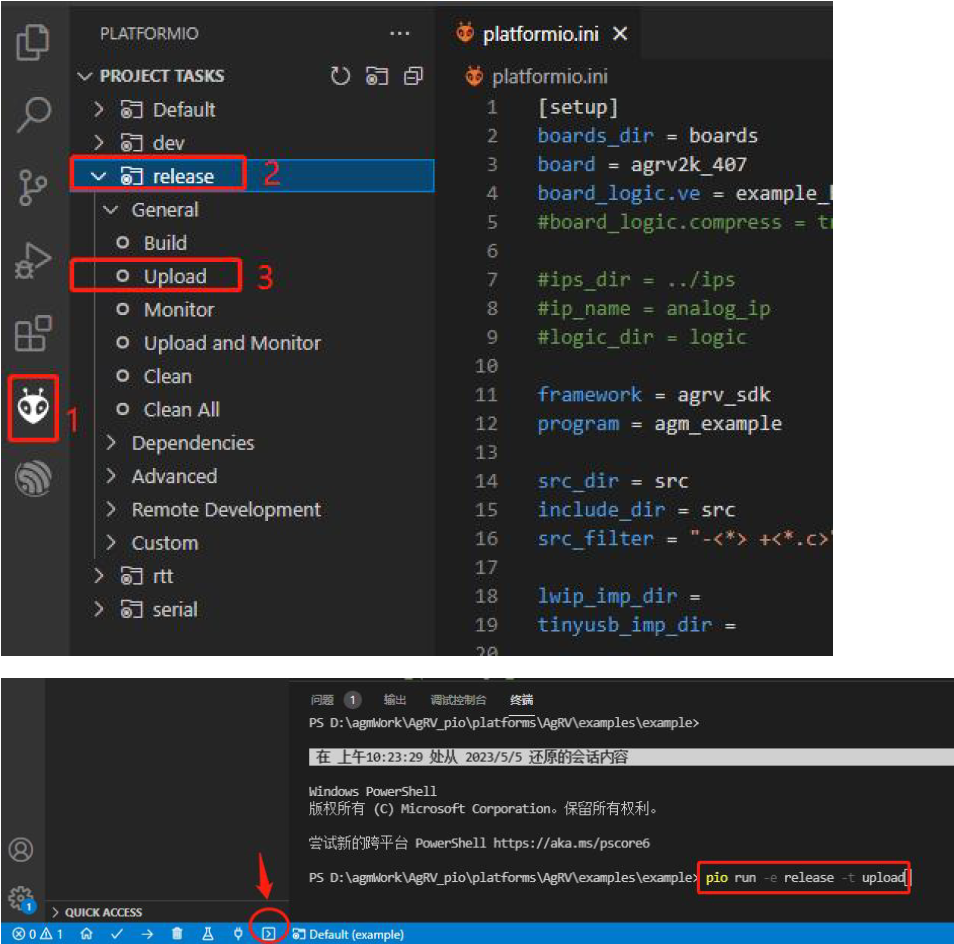

烧录方法和上边的编译相似，也是2 种方式：下边按钮、命令方式。
如下图（二选一）：

烧录命令：pio run -e release -t upload

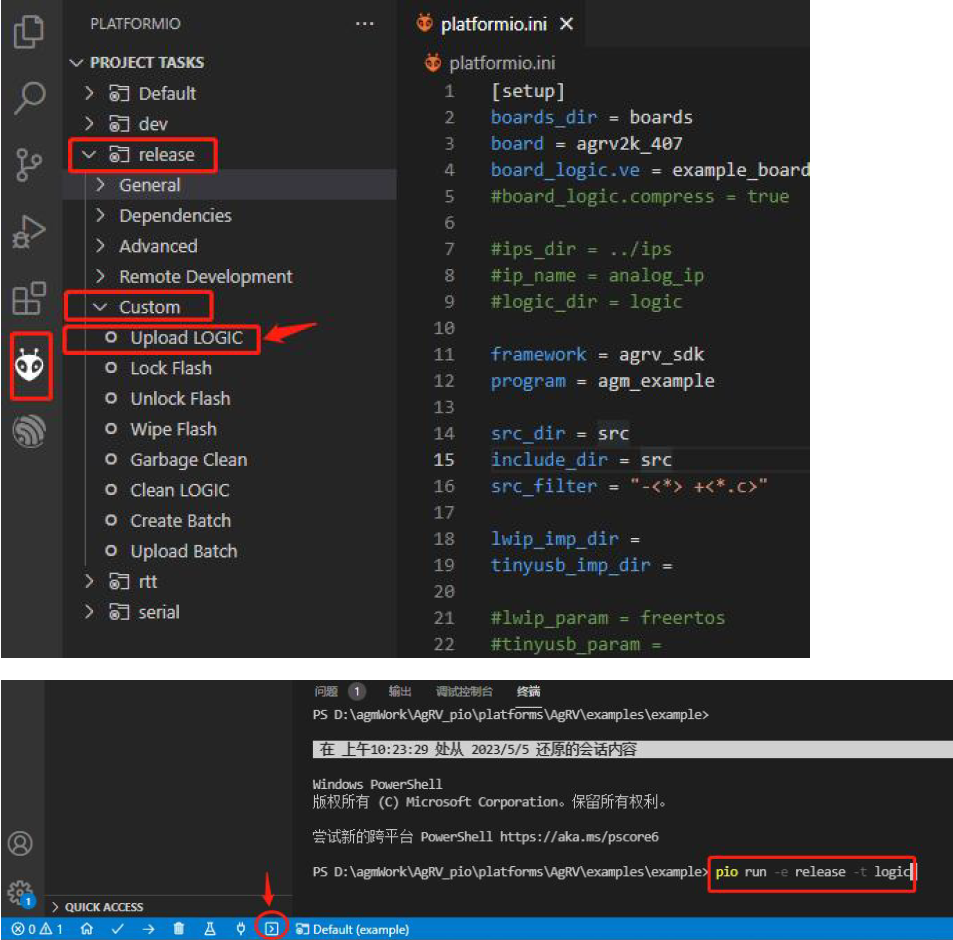

3. 烧录ve 文件：
在烧录ve 配置时，只支持两种方式：左边栏和命令方式。
如下图：（二选一）

烧录命令：pio run -e release -t logic
注：烧录到flash 的ve 配置，就是在platformio.ini 中指定的board_logic_ve 项。
如样例中的：board_logic.ve = example_board.ve

4. 烧录结果提示：
在烧录固件或者ve 配置完成时，都会有SUCCESS 提示。


如果烧录失败，会有红色Error 信息给出对应的失败原因。
烧录中，最常见的报错是“Error connecting DP: cannot read IDR”。
如果是新焊接的板子，需要检查：芯片是否有虚焊、芯片供电、link 接线管脚是否
正常，是否对应；
如果是正常使用中突然出现，可以Boot0 拉高，重新上电芯片，重新插拔烧录
器，再尝试。

Jlink 烧录：
Jlink 烧录和daplink 烧录有两点差异，其他均完全相同。
1. 在首次烧录前，需要先安装插件zadig-2.8.exe。
注：该插件是jlink 正常驱动的插件。在安装该插件前，确保电脑上已经安装过
jlink 的驱动，并能正常使用jlink。
安装插件时，需要将jlink 连接到电脑，然后再安装。
该插件位于SDK 解压后的根目录下。

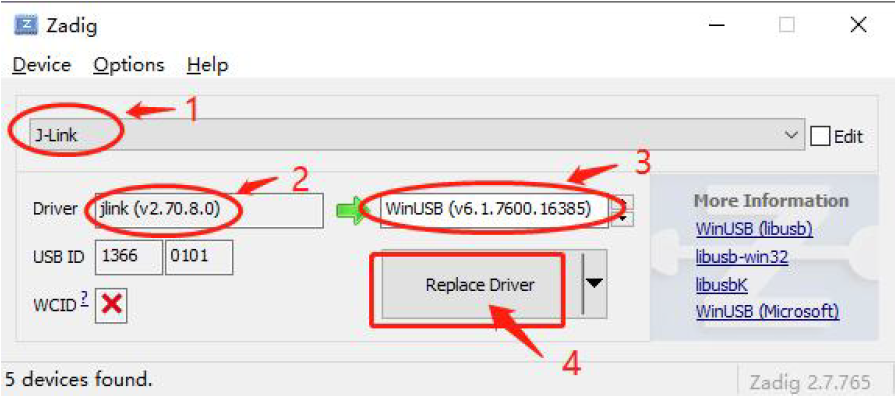

安装方式参下图：

注：开发中如重装过电脑，或重新安装过jlink 驱动，需要再次安装该驱动插件。
2. 在配置文件中修改烧录方式为：
upload_protocol = jlink-openocd
这里配置修改完后，烧录按钮（或命令），跟dap-link 是完全一样的。

串口烧录：
1. 串口烧录前，要先使芯片进入烧录模式；
进入烧录模式的方法：boot1 接地， boot0 接高。
2. 在platformio.ini 的配置里，配置成串口烧录并指定PC 使用的串口号；
配置方法：
修改upload_protocol 项，使：upload_protocol = Serial
修改upload_port 项，使：upload_port = COMx （x 是编号）
烧录时的波特率可以在[env:serial] 中修改，如：upload_speed = 115200
（注：烧录时芯片端必须使用UART0）
3. 烧录程序和烧录ve；
按钮方式，串口烧录和jlink 烧录时相同（可参照上边jlink 烧录的介绍）
命令方式，（把release 换成serial）。
烧录程序的命令：pio run -e serial -t upload
烧录ve 的命令：pio run -e serial -t logic
4. 烧录成功后的反馈；
同jlink 烧录相似，成功也会有SUCCESS 提示；
烧录失败会有红色FAIL 提示错误原因。

总结下几个常用命令（如果使用命令的话）：
编译（debug）：pio run -e dev -v
#串口烧录ve 配置：pio run -e serial -t logic
#串口烧录code：pio run -e serial -t upload
jlink 烧录ve 配置: pio run -e release -t logic
jlink 烧录code: pio run -e release -t upload
注：这里的烧录VE，其实是烧录logic。更多信息请参考后边描述。

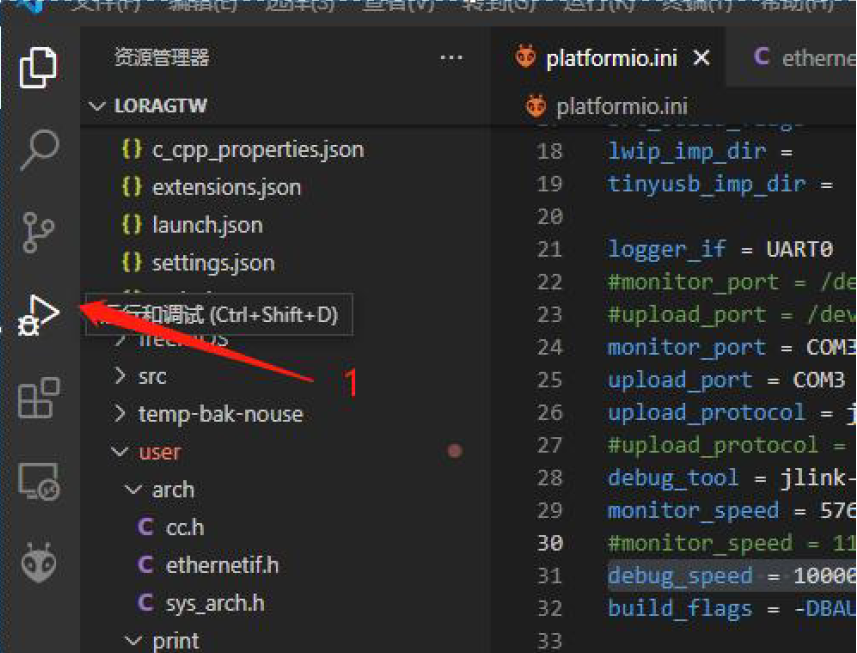

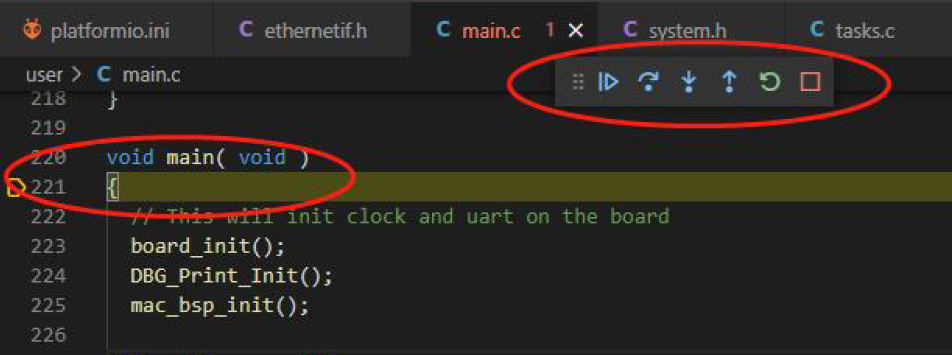

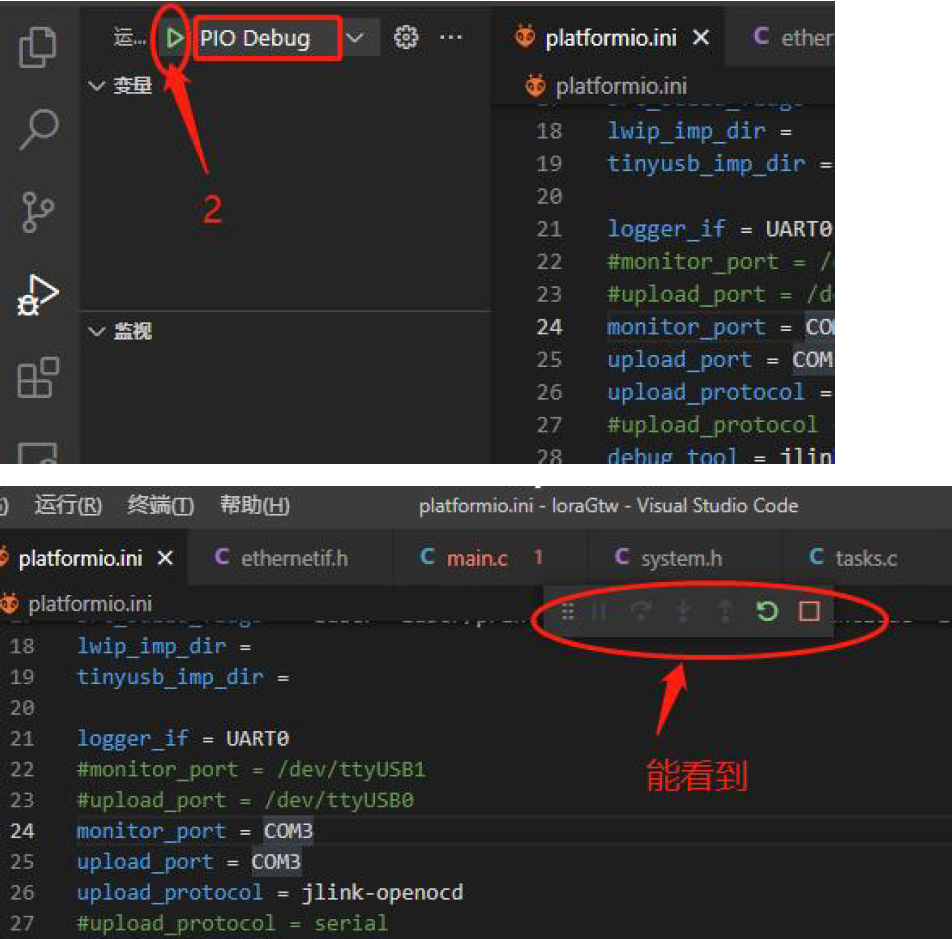

正常运行起来后，这个样子：

接下来就可以单步程序了。debug 调试中的快捷键和VS 一致。

注：从SDK1.5.0 之后（安装包为AgRV_pio-1.5.0-win64-release），debug 调试
除了当前的pio-debug 外，还支持cortex-debug 插件。具体使用方法，请参考
网盘文档《AG32 下使用cotex 插件调试程序》

七、进入开发：

前边已经了解SDK 工程的编译烧录，这里简单介绍gpio 和串口的使用。

举例gpio 的使用：
举例：用pin3 引脚接led 灯，并控制亮灯（高为亮），则需要做：
1. ve 文件中设置: GPIO4_5 PIN_3
2. 代码中定义三个宏：
#define LED_G_GPIO GPIO4
#define LED_G_GPIO_MASK APB_MASK_GPIO4
#define LED_G_GPIO_BITS GPIO_BIT5
3. 代码中调用：
SYS_EnableAPBClock(LED_G_GPIO_MASK);
GPIO_SetOutput(LED_G_GPIO, LED_G_GPIO_BITS);
GPIO_SetHigh(LED_G_GPIO, LED_G_GPIO_BITS);
4. 先烧录ve 部分；
5. 再编译烧录代码部分；

以上代码的解释：
1. 不管外部封装是多少pin（48pin/64pin/100pin），芯片内部可用gpio 都有80 个。
在使用gpio 时，需要把使用到的gpio 关联到外部pin 脚。
（没被关联的gpio，即使在代码中操作它，也不会传导到外部pin 脚）
这步关联动作是在ve 文件中进行的。
ve 文件里的配置，GPIOx_y PIN_z，就是关联的语句。
PIN_z，对应外部哪个引脚。z 取值范围（48 脚封装：0~47；64 脚封装：0~63）
GPIOx_y，对应内部哪个GPIO。x 取值范围（0~9），y 取值范围（0~7）；
80 个gpio 分为10 组，每组8 个。用GPIOx_y 的格式来表达。如：
GPIO0_1 对应第0 组的第1 个IO；
GPIO4_5 对应第4 组的第5 个IO；
GPIO9_7 对应第9 组的第7 个IO…

2. 在代码中如何操作GPIO：
仍以GPIO4_5 举例：
在代码里定义：
#define LED_G_GPIO GPIO4
#define LED_G_GPIO_BITS (1 << 5) （或用宏GPIO_BIT5）
则意味着LED 对应到了GPIO4_5。
调用函数GPIO_SetOutput 设置改IO 为输出模式：
GPIO_SetOutput(LED_G_GPIO, LED_G_GPIO_BITS);
然后就可以通过GPIO_SetHigh/GPIO_SetLow 来置高置低IO 口。
如果要设置上拉下拉，请参考文档《AG32 驱动的使用.pdf》中对gpio 部分的详述。

举例log 输出：
通过串口烧录mcu 程序时，是固定使用mcu 的uart0。建议mcu 在运行时也使用
uart0 来输出log。
在VE 里设置后，代码中的printf 函数将通过uart0 来输出。

1. 在ve 中配置输出Log 的串口：
logger_if = UART0
build_flags = -DBAUD_RATE=115200 //增加系统宏BAUD_RATE 为115200
从SDK1.5.0 之后，最好使用monitor_speed = 115200 替代这种宏的用法。
2. 在ve 中设置串口0 的映射引脚，如：
UART0_UARTRXD PIN_69
UART0_UARTTXD PIN_68

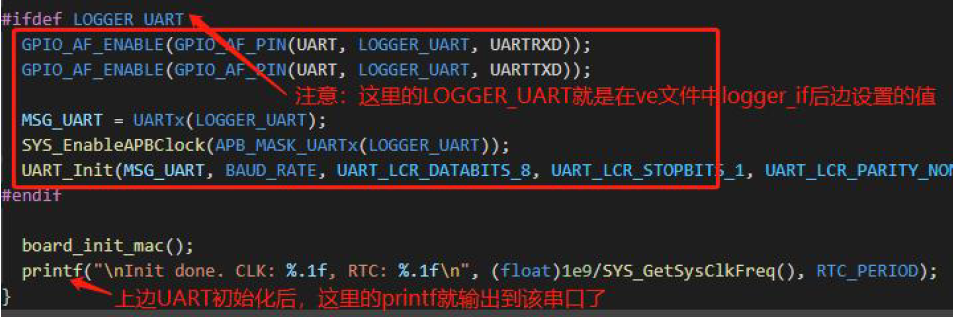

3. 在程序的board_init()函数中，有UART0 的初始化：
在该初始化中，会设置串口的波特率、位宽、停止位、奇偶位。

如果不想使用UART0 输出log，要改用UART1。那么在ve 配置中对应修改：
logger_if = UART1
UART1_UARTRXD PIN_xx
UART1_UARTTXD PIN_xx
即可。

关于系统的宏定义：
在代码中出现的宏，在VSCode 中通过鼠标停留在上边，可以看到其定义值。
这些宏，除了代码中定义的外，还有“系统预制宏”也可以被代码中使用。
系统宏的两类：
1. 定义在platformio.ini 中的build_flags 字段中；
如上边定义的波特率：build_flags = -DBAUD_RATE=115200
在build_flags 后边用-D 表示是系统宏。后边的紧跟的字符串BAUD_RATE=115200
（字符串中间不能有空格），则相当于C 代码中的#define BAUD_RATE 115200
如果有多个宏，则-D 与下个-D 之间用空格隔开。
2. 在platformio.ini 中定义后再由main.py 经过转换拼接，才最终使用的宏。
比如上边截图中的LOGGER_UART。
这个宏并没有在代码中定义，也没在build_flags 中定义。但它是在agrv_sdk.py 中引用
时再拼接的。
第二种方式了解即可，不要使用。开发者使用第一种就够了。

八、增加编译目录：

在开发中，新增了c 文件和h 文件，怎么编译进来？
1. 如果新增文件在原有路径下，则会被自动关联进来编译；
2. 如果新增一个文件夹，则要把该文件夹加入到编译选项中；
如果文件夹下存放C 文件：在src_filter 中增加该文件夹
如果文件夹下存放h 文件：在src_build_flags 中增加该文件夹
举例：
在example 项目里，只有一个src 文件夹（里边存放全部.c 和.h）。编译设置为：
src_dir = .
include_dir = ./src
build_src_filter = "-<*> +<./src/**/*.c>"
其中：
src_dir 定义“.c 文件编译时，查找路径的基路径”
include_dir 定义“.h 文件编译时，查找路径的基路径”
build_src_filter 定义“.c 文件从哪些路径下搜索”，星号代表通配，双星代表子目录通
配，+表示增加一个搜索路径，-表示去除一个搜索路径
如果要新增一个文件夹print（跟src 同级），里边也有.c 和.h，可以设置如下：
src_dir = .
include_dir = .
build_src_filter = "-<*> +<./src/**/*.c> +<./print/**/*.c>"
src_build_flags = -Isrc -Iprint
其中：
include_dir 路径也退回到根路径下；
build_src_filter 加入print 文件夹的选项；

src_build_flags 是新增的“设置头文件查找路径”的选项。每个头文件路径用-I 来加入，
多个-I 之间加空格。
注意：在build_src_filter 和src_build_flags 中，都是使用相对路径。他们是从
src_dir/include_dir 定义的基路径上再开始的。
如果工程含有c++的文件，只需在build_src_filter 的选项中增加cpp 选项，如：
build_src_filter = "-<*> +<./src/**/*.c> +<./src/**/*.cpp>"

九、脱机烧录：

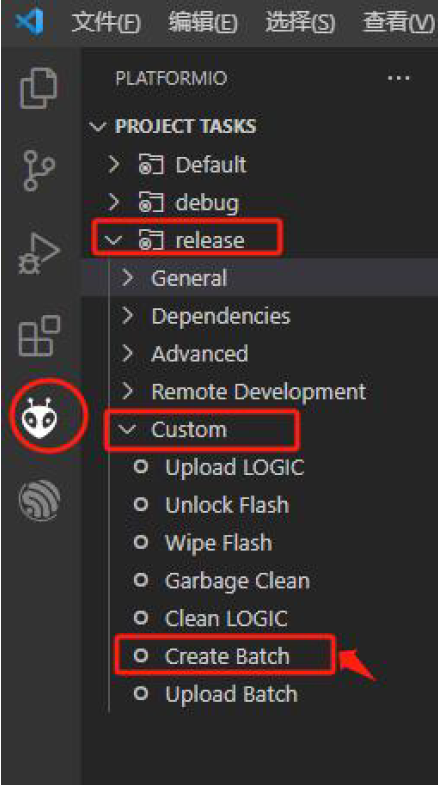

脱机烧录前需要先编译出最终bin（这个bin 是code 和ve 整合后的bin）。
方式如下：

编译完成后，可以在工程路径下找到生成的xxxx_release_batch.bin。

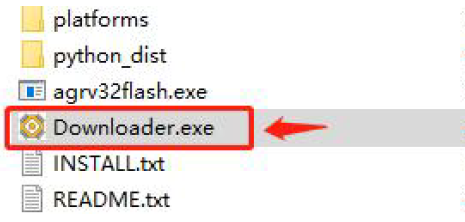

然后，运行PC 下载工具（该工具在SDK 安装路径下）：

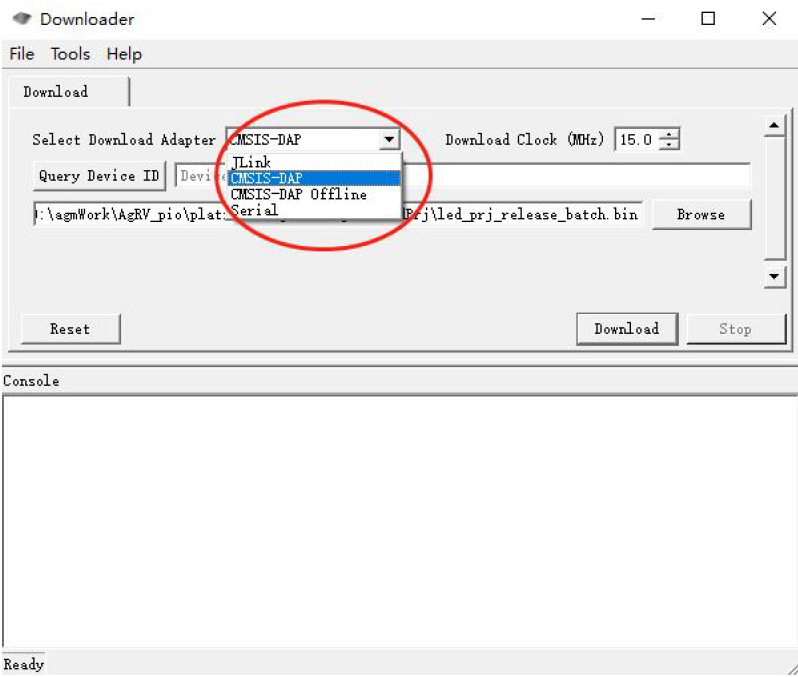

下载方式可选4 种：

挑选对应的方式。

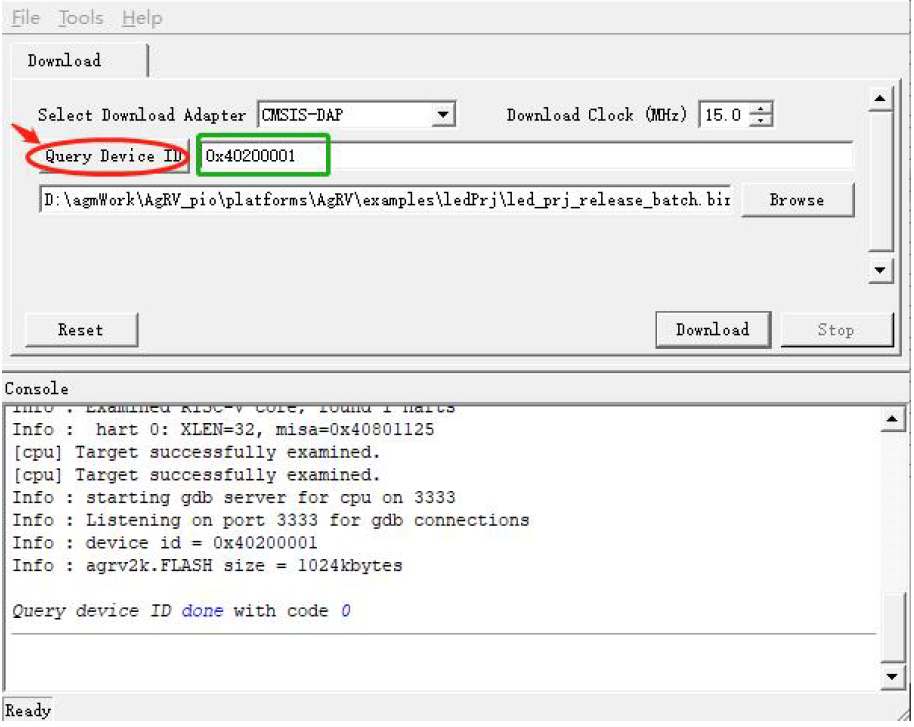

然后点左边“Query Device ID”按钮，如果连接正常的话，会显示正常ID：
（4 种方式，连接正常的话，都能获取到设备ID）
（注意，如果选串口方式，要boot1 接地， boot0 接高）

然后，点右下角“download”按钮下载程序。
如果成功，可以看到成功信息；
如果失败，会有红色报错信息。

十、更多：芯片flash 的大小与两个bin：

关于芯片flash 大小：
不管所选型号的flash 是多大，请注意最后100K 是留给fpga/cpld 使用的。
如果使用的芯片是256K 的flash，那么就是156K 程序+100K fpga，用户程序不
能超过156K。如果超过156K 编译是可以通过的，但烧录后会冲掉ve 配置部分。
ve 配置被冲掉后，程序运行会表现出各种异常（通常是系统时钟初始化失败）。
如果程序使用的空间较大，fpga 又刚好比较小，可以调整这个界限的值。调整方
法如下：
board_logic.compress = true //（可选）对fpga 部分进行压缩，更省空间
board_upload.logic_address = 0x80034000 //根据实际情况调整该边界值
flash 的大小是在agrv2k_103.json 中定义的。
flash 起始地址是0x80000000，ram 是0x20000000。

关于2 个bin 的说明：
其他常用mcu（如ST、GD），工程编译后只有一个bin。
而AG32 工程则会编译出来2 个bin。一个是代码的bin，一个是逻辑的bin。称之
为code.bin 和logic.bin。
AG32 芯片运行时，需要两个bin 全部烧录下去。
code.bin 容易理解，是软件代码的bin，等价于st 编译后的那种bin。
Logic.bin 是多出来的一个bin，这个bin 是什么呢？
这个bin 其实是fpga/cpld 部分编译出来的bin。在上边第三章节里描述VE 配置
时，说到gpio/spi/iic 等这些外设的引脚需要在VE 文件里配置后，才能最终使
用。里边提到的“烧录VE”，其实就是编译并烧录这个logic.bin。
这个bin 并不是在mcu 里运行的，而是在cpld 模块里运行的。
拓展下：AG32 的芯片并不止是传统意义的一颗mcu，而是传统意义的mcu 芯
+cpld 芯。而两部分各需一个bin。于是整颗芯片需要2 个bin。
如果只使用mcu（没接触过cpld），不理解上述描述也没关系。只要知道，相比
传统mcu，AG32 需多做一个步骤：配置VE 引脚并烧录VE。
这里的两个bin，在生产时烧录两次岂不是很不方便？上边第九章脱机烧录，描述
的过程，就是把两个bin 二合一，合并成一个bin 的。

十一、更多：了解platformIO

这里描述下platformIO 是什么。
在环境安装时，安装完VSCode 后，首先下载的插件就是platformIO IDE。
它是VScode 的一款第三方插件，这款插件本身就是一套IDE 开发环境。
访问platformIO 的官网就知道，它是一套开放的Iot 集成环境平台，允许芯片厂
商通过配置和对接，方便地搭建自己芯片的开发环境。
也就是说，VSCode + platformIO + 芯片厂商配置= 该芯片的IDE 编译环境。
在嵌入式开发中，大家比较熟悉的IDE 会有Keil、IAR。而上边构建出来的IDE 环
境就是类似Keil、IAR 的一整套可开发仿真的环境。只是这套环境比Keil 和IAR 更
强大。
既然AG32 芯片是基于platformIO 平台的开发环境，那么项目中的配置就是围绕
platformIO 展开的，上边章节描述的platformio.ini 配置（配置编译、烧录、仿真
等的配置项）就是用在这里的。
扩展信息：
查看platformIO 的官网：platformIO 的定位是新一代的IoT 集成开发环境。它是基于
VSCode 的一款插件。VSCode 这款强大的文本编辑器辅以PlatformIO 插件就可以化身为
一款强大的MCU 开发环境，支持绝大多数流行的单片机平台。
我们知道，嵌入式Iot 开发中，最让人不舒服的就是不同厂家的芯片要使用不同的集成开
发环境。例如：STM32 要使用Keil 或IAR，Arduino 默认使用自家Arduino 开发环境，
ESP32 要使用linux 环境或者在windows 下部署eclipse 再用交叉编译。那么，有没有一个
IDE 可以大一统起来，集成大多数常用的芯片和模块的开发任务，只要配置完成之后就一
劳永逸的呢？没错，那就是PlatformIO。PlatformIO 试图整合起目前所有主流的硬件平
台：TI/ST/EspressIf/Intel/Silicon/… 等，并且提供更便利的接口和更友好的交互，以提高
开发效率。
关于platformIO，有兴趣可以去官网获取更多的信息：https://platformio.org/
前边说到，每一款芯片在PlatformIO 中需要配置，按照PlatformIO 的格式配置后，才能
被正常使用（platformio.ini 有大量的标准的控制选项，可进入官网查看）。
官方配置：https://docs.platformio.org/en/latest/projectconf/index.html#projectconf
在实际使用中，除了官方标准配置（编译、烧录）外，芯片方也会在这个开放平台上自定
义一些自己特有的配置项。

PREVIOUS ← AG32开发环境搭建
NEXT STEP AG32驱动部分的使用 →
